延迟脉冲发生器

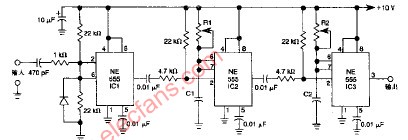

在这个电路中采用的三个555IC定时器构成一个简单的延使脉冲发生器，IC1充当波形整形器以产生一个矩形波，IC2产生一个延迟脉冲，在延迟脉冲的下降沿触发IC3，R1控制延迟时间，R1控制延迟时间，R2控制脉冲宽度，电路可产生10：1范围的脉冲。
