带断续音频输出的暗激发报警电路
来源：电子发烧友 作者：华强电子网 时间：2019-01-22 20:41
带断续音频输出的暗激发报警电路

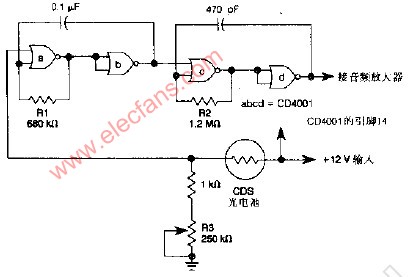

或非门a和a构成低频振荡器，在黑暗条件下，CDS光电池使或非门a的于个输入端为逻辑0，振荡器从而激发。她产生的低频（10Hz）fangb对高频振奋器（由c门和d门组成）进行门控，以产生大约1000Ez的信号。调整R1可以改变脉冲的速率，调整R2可以改变音调，R3用于设定触发点。
