瞬态信号难抓取?泰克MSO2系示波器解决瞬态信号采集难题
来源:仪表网 作者: 时间:2022-12-12 16:06
【仪表网 仪表企业】瞬态信号是指持续时间短,有明显的开端和结束的信号。瞬态信号的频谱特征为连续谱,拥有强时变、短时段等特点,比如机器部件受瞬时冲击、各种撞击声、火箭发射等情形下,就会产生瞬态信号。
近期,某实验室咨询测试采集瞬态信号的测试应用。该实验室需要测量压电薄膜传感器应变信号。由于该信号响应速度比较快,大约在1微秒内响应时间,有的信号可能响应速度更快,因此工作人员推荐客户使用示波器测试信号。
那么,应该使用哪款示波器呢?根据“示波器的带宽×上升时间=0.35”的关系公式,工作人员求出脉冲信号大概在3MHz左右,因此推荐了70MHz带宽示波器MSO24 2-BW-70。
通过和客户技术交流,公司了解到,要测量的薄膜材料是应用在喷射破岩上,通过水射流压力冲击岩石破裂。实验室人员要了解并掌握控制射流压力,就需要在前端放置响应速度快的压电薄膜测量压力。
因测试瞬态射流压力,薄膜压力传感器要求响应速度快,通常使用采集卡采集,但由于采样率不够,无法抓取到瞬态破裂的压力信号。而该实验室通过使用推荐的泰克MSO24系列示波器测试,很方便地实现了测试应用需求。
结论:

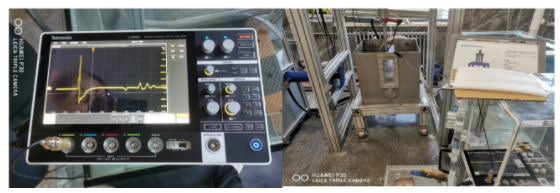

泰克示波器MSO24 2-BW-70准确抓取测试信号波形,实现了测试应用。同时,小巧紧凑的MSO2系示波器可电池供电,便于客户携带进行外场测试,并及时保存数据及图片资料。测试结果如下图:
示波器参考配置如下:
设备名称及推荐型号:泰克示波器MSO24 2-BW-70
主要技术指标:
带宽:70MHz;
通道:4通道;
采样率:2.5 GS/s 半通道
1.25 GS/s 全通道;
记长度:每通道10 M 个点
显示:10.1 英寸 TFT 彩色;
特点:小巧紧凑(可装入笔记本电脑包)便于携带,可电池供电便于外场测试。
