之前我们测过老牌机电厂金河田的金牌A+750W,其性能表现属于中上水准。当时我了解到金河田组建了全新的产品研发团队,有一些电源产品正在研发中,会逐步更新。本次我们测试的这一款金牌A+750W大白版就属于后面金河田推出的新品,采用纯白色的外壳,搭配白色的扁平线材,规格方面是LLC全桥谐振+DC-DC方案,80Plus金牌认证,日系电容,支持风扇启停,质保五年。



根据后面的测试章节我总结一下,金河田金牌A+750W大白版的性能测出来也是中上水准,超载能力比较强,750W能跑180% 1ms的峰值输出,带得动11900K加上一张3090跑测试。

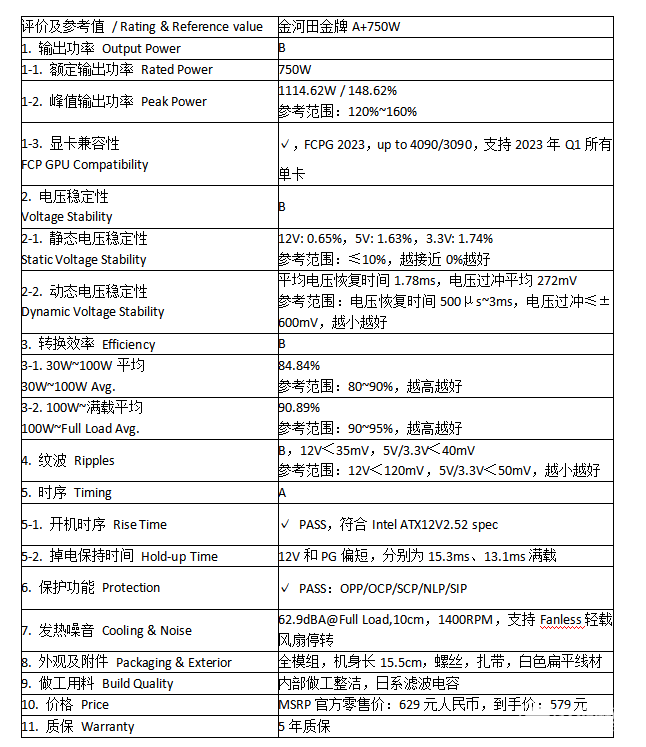

具体的性能测试结果和评价可以参考下方表格,更详细的可以点开最后测试章节


优点:


保护功能到位;

全模组接线设计;

配备DC-DC电路;

80PLUS 金牌效率;

白色外壳白色扁平线材;

售价便宜,平时应该不到600到手;

内部做工不错,日系滤波电容用料;

符合Intel ATX12V 2.52开机时序要求;

超载能力强,180% 1ms超载能力,过两FCP 2023显卡兼容性测试,实测N卡峰值功耗最高的3090没问题;


2-1. 外包装外观

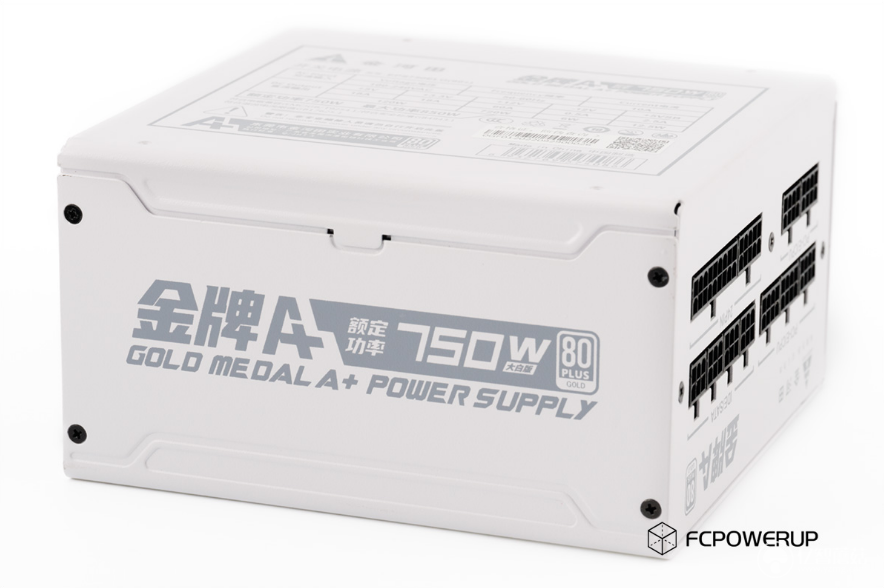

型号:金河田金牌A+750W大白版


包装和配件方面,金河田金牌A+750W配备了魔术贴扎带尼龙扎带安装螺丝保修卡,线材虽然没有单独配备收纳袋,但是电源内包装的纸盒也是一个不错的收纳工具。


2-2. 线材配置


金河田金牌A+750W的配线都是白色扁平PVC模组线。线材长度和接口数量如下:


24Pin主板电源线为60cm,18AWG线径;


CPU模组线为2条1分2的4+4Pin接口,70+10cm,18AWG线径。一共4个CPU供电接口,少有的配置,但金河田就是这样配置,之前我们测试金牌A+850W的时候就已经是这样。


PCIe 6+2Pin为2条1拖2,60+10cm,18AWG线径。


纯SATA的模组线配了2条,每条3个SATA接口,45+12+12cm,20AWG线径。


SATA+大4Pin+大4Pin的也是2条,45+12+12cm,20AWG线径。


AC线材为0.75平方1.1米规格,标准的Type-I 10A 中国3脚插头。


拆解及分析

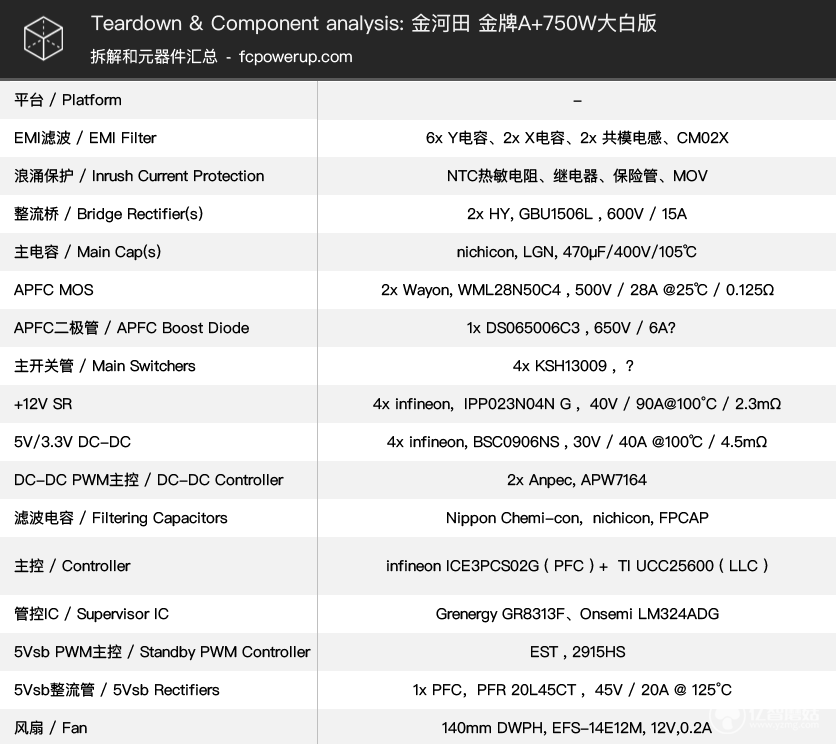

拆解章节开头是元器件汇总表格。

金河田金牌A+750W的散热风扇来自东维丰DWPH,风扇型号EFS-14E12M, 12V,0.2A ,使用到1400RPM。


金河田金牌A+750W大白版是基于英飞凌infineon ICE3PCS02G ( PFC ) + 德州仪器TI UCC25600 ( LLC )控制的主动PFC+全桥LLC谐振+12V同步整流+5V/3.3V DC-DC的方案。近年来比较少见PC电源里使用德州仪器的主控,英飞凌的PFC主控倒是偶尔会见到。


抑制开机浪涌电流的NTC热敏电阻(绿色)和继电器(黑色)位置靠后,处于高压侧散热片和主电容之间。

整流桥为2x HY, GBU1506L , 600V / 15A ,对于一个750W的电源来说余量很大,背面都贴了导热垫再安装到散热片两侧。

主电容是一颗尼吉康nichicon LGN系列电容,470F/400V/105

PFC电路配置了2x Wayon, WML28N50C4 , 500V / 28A @25 / 0.125,绝缘封装。PFC 二极管为 1x DS065006C3 。

PFC MOS为4x KSH13009,中间填充导热垫和导热硅脂再安装到散热片的两侧。

12V SR 同步整流MOS安装在主板正面,配备是4x 英飞凌 infineon,  IPP023N04N G , 40V / 90A@100C / 2.3m。

12V5V和3.3V的滤波电容基本上配备的都是日系电容,来自FPCAP尼吉康nichicon和日本化工Nippon Chemicon等几个一线电容厂家的元件。

DC-DC主控为2x Anpec, APW7164,MOS则是4x infineon, BSC0906NS , 30V / 40A @100 / 4.5m,5V和3.3V各两枚。

模组接线板PCB,输出滤波电容的配置为日化的固态电容搭配尼吉康的电解电容,模组接线板和主PCB的连接为硬连接,直接通过铜条连接减少损耗。

PCB背面,整体做工不错,比较整洁。


测试


测试标准1.6除去产品介绍和开箱图赏,包含电路拆解分析电压稳定性转换效率满载热成像风扇转速交叉负载纹波测试保持时间测试浪涌电流测试开机波形(开机时序)测试保护功能测试和动态测试等项目,涵盖了Intel PSU DG 1.42电源设计指导的绝大部分内容,并且新增了噪音和啸叫分析(FCP Noise Analysis)。


根据实际的PC游戏使用需求,加测FCP 电源显卡兼容性测试项目(FCPG,FCP Gaming Ready),噪音分析和显卡兼容性测试都是本站原创独有的项目。

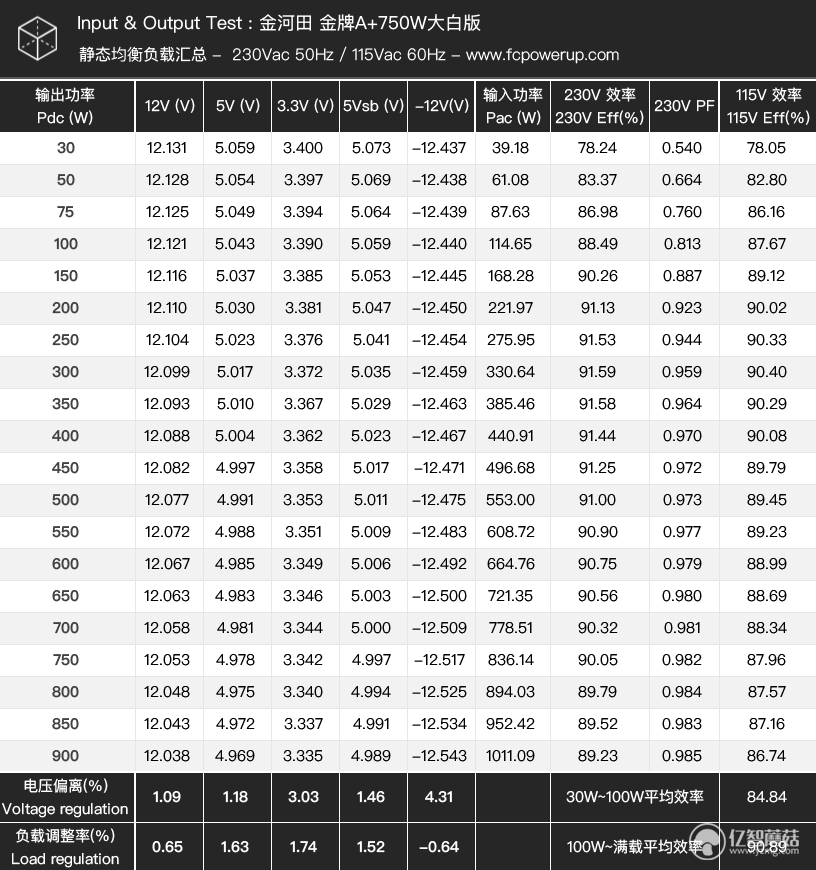

静态均衡负载数据汇总,负载调整率(Load Regulation)和电压调整率(Voltage Regulation,电压偏离电压精度)只计额定功率内的数据。


按我们的测试方法,每颗电源在均衡负载测试中都会运行至120%额定功率,也就是在额定功率满载输出的基础上再超载20%。

4-1. 电压稳定性


Intel ATX12V 2.52规范中对于各组电压的输出调整率(Voltage Regulation)有着明确的要求,在整个负载范围内,+12V+5V+3.3V和+5Vsb的输出范围应不超过5%,对-12V的要求则是10%。负载调整率Load Regulation则是越接近0代表电压越稳定。

经过测试,金河田金牌A+750W的电压负载调整率如下:


12V电压负载调整率0.65%

5V电压负载调整率1.63%

3.3V电压负载调整率1.74%


4-2. 效率


电源开机空载,电源消耗功率4.51W,属于比较小的。

230V,30W~100W的平均效率为84.84%,100W-满载平均效率90.89%,峰值效率91.59%@300W,90.05%@750W满载。

115V,输出10W12W的极限轻载效率分别为62.54%,66.67%。


4-3. 风扇转速温度

4-3-1. 风扇转速


在26环境下,开启风扇轻载停转Fanless功能,金河田金牌A+750W的风扇从200W开始工作,起转转速291RPM,一路缓慢提速,到750W满载输出时风扇转速达到1372RPM,超载到800W之后风扇转速没有明显提高,仍然在1400RPM以内。金河田金牌A+750W的风扇停转区间为0~200W,对应日常桌面轻载办公和上网的应用状态。


4-3-3. 满载温度

测试为满载45分钟之后拍下热成像图。室温26。


金河田金牌A+750W满载的整体发热控制良好,主要发热是在主变压器和同步整流区域,整体平均温度控制在约42的水平。


4-4. 5Vsb待机


Intel ATX12V v2.4规范中对5Vsb的要求为:待机空载消耗小于1W,在0.1A0.25A1A的负载下转换效率应该高于50%60%70%。欧洲ErP Lot 6 2013节能规范要求45mA下效率必须高于45%。

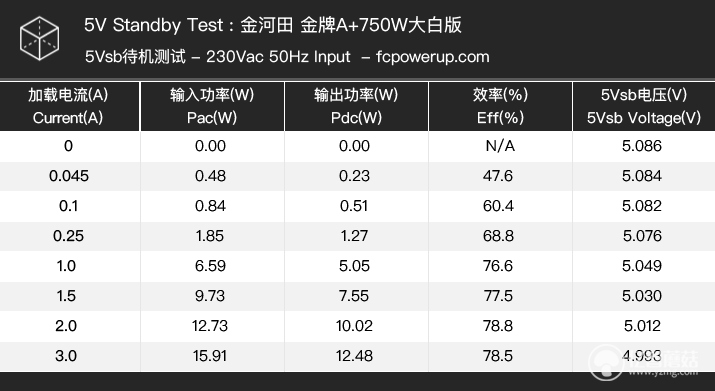

金河田金牌A+750W符合欧洲Erp Lot6 2014标准,5Vsb待机效率测试通过。


4-5. 交叉负载


交叉负载是按PSUDG 1.42/Intel ATX12V 2.52电源设计指导规范,结合高功耗核心CPU和高功耗独立显卡低功耗的ITX/STX平台所设计。


测试总共分为7个档:


同样输出电压的调整率必须在Intel ATX12V规范规定的5%的范围内,电压调整率越接近0越好,即越接近电压额定值越好。


金河田金牌A+750W的交叉负载电压表现:12V5V3.3V分别为1.12%1.22%和3.03%,12V和5V的表现不错,3.3V的表现一般。

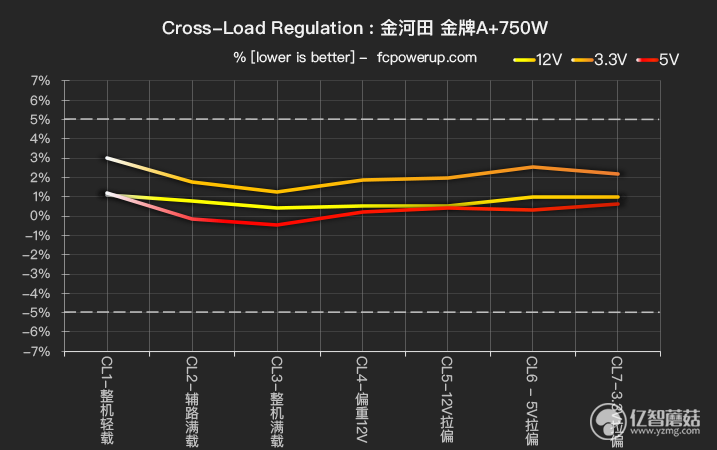

金河田金牌A+750W的交叉负载电压曲线:

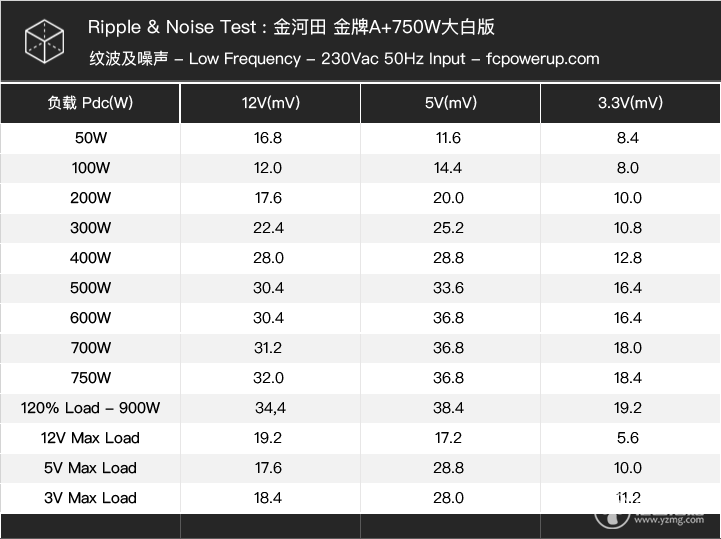

4-6. 纹波及噪声


Intel ATX12V v2.52中规定,+12V+5V+3.3V-12V和+5Vsb的输出纹波与噪声的Vp-p分别不得超过120mV50mV50mV120mV和50mV。测试使用数字示波器在20MHz模拟带宽下按Intel ATX12V v2.52规范给治具板测量点处并接去耦电容进行测量。



4-7. 浪涌电流开机时序掉电保持时间


4-7-1. 浪涌电流

浪涌电流(Inrush Current)是指电源接通AC交流电的瞬间流入电源的最大瞬时电流,由于对PFC电容进行迅速充电,所以该电流的峰值要远大于正常电源工作状态下的输入电流。过大的浪涌电流可能会损坏保险管NTC热敏电阻整流桥AC开关等器件,严重时会导致空气开关断路器跳闸。


测试条件为满载264Vac 63Hz输入90开机。


4-7-2. 开机时序

开机时序,也称之为上升时间(Rise Time)测试,主要是电源开机时各组电压的启动时序是否符合下图Intel ATX12V标准,T2(12V 5%~95%上升时间)应处于0.2~20ms,2.4标准的T3(12V to PWR_OK)应该处于100~500ms之间,2.52标准的T3应该处于100~150ms之间,T2T3超出区间,可能会出现自检失败无法开机的情况。


测试条件为拉满负载开机,使用示波器观察电压有无过冲现象,主要解决一些用户对于电源过压可能损坏主板显卡之类的担忧。

金河田金牌A+750W开机电压平稳,没有异常过冲,从1.4V上升到11.4V耗时5.2ms,T3为125ms,开机时序实测可以符合Intel ATX12V 2.52的要求。


4-7-3. 掉电保持时间


掉电保持时间(Hold-up Time)指的是AC掉电后主要的DC电压输出值跌出5%的时间,按照最新的Intel ATX12V v2.52规范,T5 (AC loss to PWR_OK hold-up time)必须>16ms,

有足够长的PWR_OK掉电保持时间,意味着面临16ms以内的AC掉电或者切换到UPS的间隙,电源能够维持电脑运转信号而不至于出现关机或者重启等情况。


掉电保持时间的测试条件为电源满载,230Vac输入。

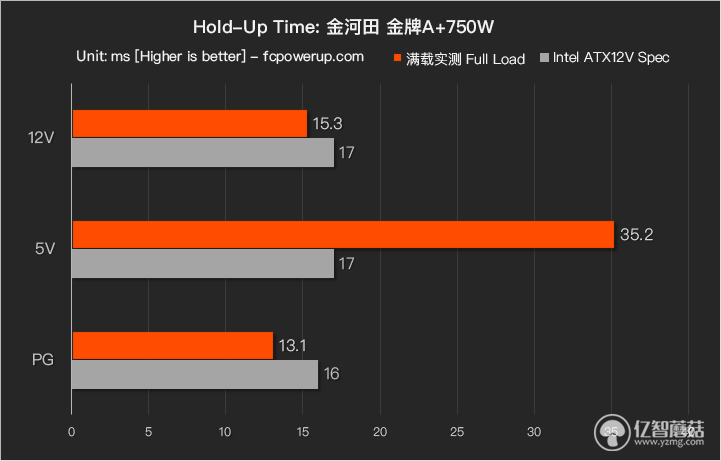

金河田金牌A+750W的保持时间测试结果如下表:

4-8. 保护功能评价


保护功能测试目前包含过功率测试(OPP, Over Power Protection)过流保护测试(OCP, Over Current Protection)和短路保护测试(SCP, Short Circuit Protection)。


过功率测试(OPP, Over Power Protection):电源从接近满载逐步增加输出功率,超载到电源无法工作切入保护状态,不限于重启或者关机,得到电源的过功率保护点,这个过程电源必须能够切入保护状态,如电源没有OPP保护,则可能会炸毁或者损坏其他硬件。


过流保护测试(OCP, Over Current Protection):Intel ATX12V的强制要求项目,要求电源必须把过流保护点设计在安全电流范围内。触发过流保护时电源的输出应当被切断,推荐的过流保护方案是将电源锁定在关断状态。达到过流保护点之前,电源的接口线缆和其他组件不应当熔断或者损坏。


短路保护测试(SCP, Short Circuit Protection):当任何一路输出阻抗小于0.1,电源被判定为短路,必须要进入关闭并且锁定的保护状态。主要的几组输出和5Vsb的短路不应该对电源造成任何损坏,也不应当损坏或者熔断接口线缆和其他组件。

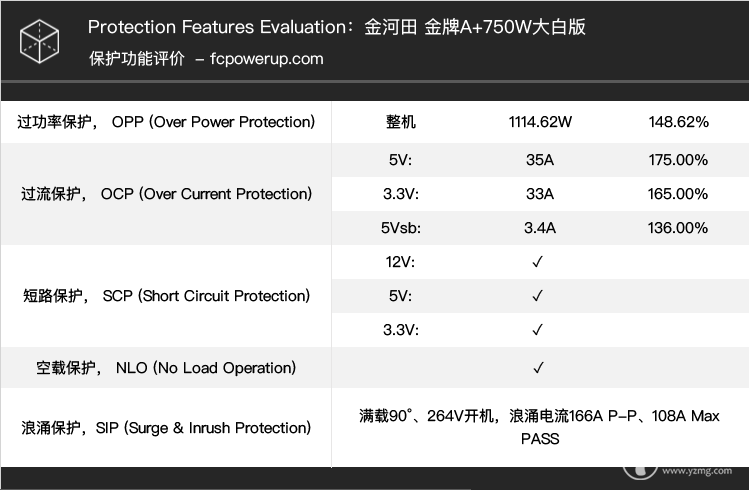

金河田金牌A+750W的保护功能测试结果如下,空载保护和浪涌保护根据实际的测试和拆解判定功能正常。


4-9.电流谐波测试


主要测试依据是IEC 61000-3-2/GB 17625.1:低压电气及电子设备发出的谐波电流限值(设备每相输入电流16A),开关电源在工作时会向电网里注入谐波电流,可能会干扰同一电网中的其他设备,比如使得灯具闪烁或者其他电器啸叫。我们借助Chroma 8000对应的测试项目,测量IEC 61000-3-2 Class A和Class D两档,不超出限制的电流上限即可通过。


Class A,通过测试。


Class D,通过测试


FCP显卡兼容性

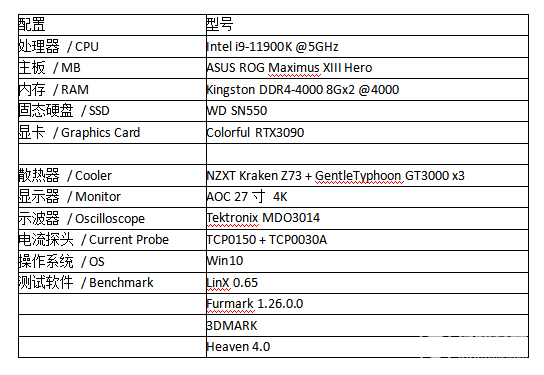

除了参考Intel ATX12V 3.0的规格优化测试程序用于测量电源的峰值输出能力以外,目前我们的PC测试平台有一套i9 11900K+七彩虹RTX3090和一套13900KS+4090可以对电源进行兼容性验证。本次使用的测试平台配置如下:


电子负载仪测试部分

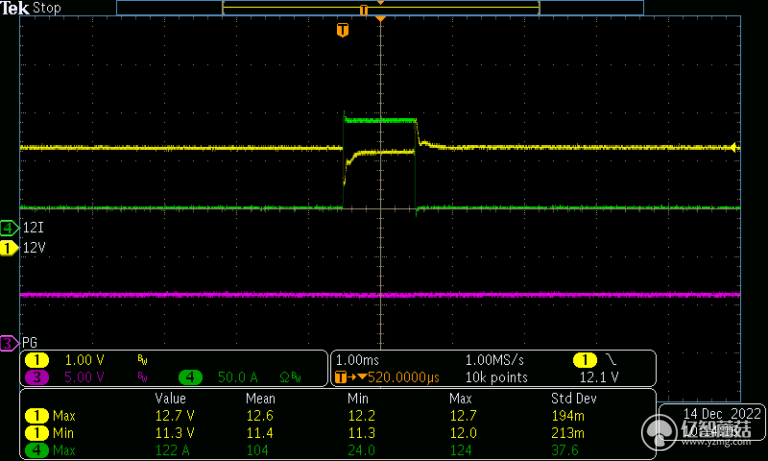

金河田金牌A+750W的极限输出能力实测为1350W / 1ms,超载输出幅度达到了180%。

经过实测,搭配11900K+3090显卡运行Linx和Furmark进行双烤压力测试,Furmark运行中按住空格键切换动态负载,金河田金牌A+750W在2小时04分以上的测试中没遇到黑屏蓝屏或者其他不良现象,判定没有兼容性问题。可以获得FCPG 2023 A+级显卡兼容性评价。
