凌力尔特推出纤巧、IQ 低于 1uA 的并联电池系统
来源:华强电子网 作者:—— 时间:2010-02-22 10:11
2010 年 2 月 22 日 – 凌力尔特公司 (Linear Technology Corporation) 推出面向锂离子/聚合物电池、易于使用和纤巧的并联电池充电器系统 IC LTC4070。该器件以其 450nA 的工作电流,用以前不能使用的非常低电流、断续或连续充电电源,对电池进行充电和保护。增加一个外部 PMOS 并联器件后,LTC4070 的充电电流可以从 50mA 提高到 500mA。一个内部电池热量查验器降低浮置电压,以在电池温度升高时保护锂离子/聚合物电池。通过串联配置几个 LTC4070,可以平衡并给多节电池组充电。LTC4070 采用扁平 (0.75mm) 8 引线 2mm x 3mm DFN 封装,仅用需要与输入电压串联的单个外部电阻器,就可以提供一个完整和超紧凑的充电器解决方案。该器件的功能非常适用于连续和断续、低功率充电电源应用,其中包括锂离子/聚合物电池备份、薄膜电池、币形电池、存储器备份、具有备份的太阳能供电系统、嵌入式汽车系统以及能源提取/收集系统。
LTC4070 具有引脚可选的 4.0V、4.1V 或 4.2V 设置,其 1% 准确度的电池浮置电压允许用户优化电池容量和寿命之间的平衡。独立的低电池电量和高电池电量监察状态输出表明电池已放电或充分充电。加上一个与负载串联的外部 PFET,该低电池电量状态输出实现了锁断功能,该功能自动使系统负载与电池断接,以保护电池免于深度放电。
除了紧凑的 2mm x 3mm 8 引线 DFN 封装,LTC4070 还采用 8 引线 MSOP 封装。这些器件的额定工作温度范围为 -40°C 至 125°C。以 1,000 片为单位批量购买,两种封装的 E 级和 I 级器件每片价格分别为 2.06 美元和 2.31 美元。如需更多信息,请登录 www、linear、com.cn。

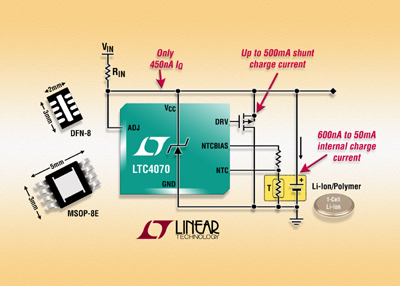

照片说明: 并联电池充电器系统
性能概要:LTC4070
· 低工作电流:450nA
· 在整个温度和并联电流范围内具有 1% 的浮置电压准确度
· 50mA 最大内部并联电流 (有外部 PFET 时为 500mA)
· 引脚可选的浮置电压选项:4.0V、4.1V、4.2V
· 超低功率 NTC 浮置电压查验实现锂离子/聚合物电池保护
· 适用于断续、连续和非常低功率的充电电源
· 低和高电池电量状态输出
· 简单的低压负载断接应用
· 耐热增强型、扁平 8 引线 DFN (2mm x 3mm x 0.75mm) 和 MSOP 封装
