安森美半导体(ON Semiconductor)进一步扩充多工器产品阵容，新推出NB6VQ572M、NB6LQ572、NB7L572、NB6L572M、NB7LQ572、NB6LQ572M、NB7VQ58M和NB7V58M 多工/扇出器件，可在高输入速率/时钟频率下工作。这些新器件均适用于SONET、千兆以太网、光纤通道、背板及其他时钟/数据分配应用。

　　NB6VQ572M和NB6LQ572M高性能差分4:1时钟/数据输入多工器带有1:2电流模式逻辑(CML)时钟/数据扇出缓冲器，运行电源电压为1.8 V、2.5 V或3.3 V，工作速率高达6 GHz/8 Gbps。新器件具有小于10 ps的数据相关抖动，以及小于0.8 ps RMS的随机时钟抖动。

　　NB7L572和NB6LQ572高性能差分4:1时钟/数据输入多工器具有1:2的低压正射极耦合逻辑(LVPECL)时钟/数据扇出缓冲器。该器件的差分INx/Inxb输入包括内部50 ?(欧姆)终端电阻，并可接受差分LVPECL、低压差分信号(LVDS)或CML逻辑电平。同时，这些器件还集成了一对可选引脚，可以从4个差分输入中选择其一，并为速率高达7 GHz/10 Gbps的时钟或数据产生两个相同的LVPECL输出备份。NB6L572M和NB6LQ572M补充了该产品阵容。前者拥有1:2的CML时钟/数据扇出缓冲器，运行速率高达6 GHz/8 Gbps;后者支持相同的速度，但每一个输入对都集成了一个固定均衡器接收器，以提高通过FR4 PCB背板或电缆互连传输的降级信号。

　　NB7VQ58M高性能差分2:1时钟/数据多工器也有一个可选的均衡器接收器。当与运行速率高达10.7 Gbps的数据路径串联时，它可以补偿降级信号，创造一个更加开放的眼图，实现标准FR4上的更高数据速率。NB7V58M 2:1时钟/数据多工器的差分输入集成了内部50 ?终端电阻，通过VT引脚进入。这个特性让器件可接受LVPECL、CML和LVDS逻辑电平标准。NB7V58M的时钟/数据抖动最小，并可在7 GHz/10.7 Gbps的速率下工作。每个器件的工作温度范围均为-40 C至 +85 C。

　　安森美半导体时钟和数据管理产品总监Prescott Sakai 表示：“工程师期望实现更高的时钟速度和数据速率，但又须确保无损信号完整性。这些新的时序器件支持现代系统设计需要的高速数据速率，同时保持低抖动，并补偿信号损失。”

　　封装及价格

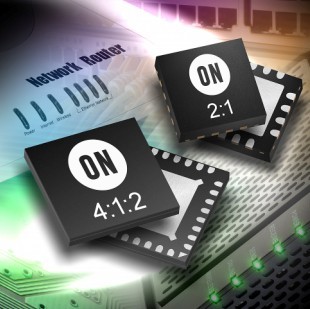

　　NB6VQ572M、NB6LQ572、NB7L572、NB6L572M、NB7LQ572和NB6LQ572M均采用5 mm x 5 mm QFN-32封装。NB7VQ58M和NB7V58M采用扁平3 mm x 3 mm QFN-16封装。这些器件每1,000片批量的价格为6.5美元。
