低电压同步降压DC/DC 控制器驱动逻辑电平实现高效率

低电压同步降压DC/DC 控制器驱动逻辑电平实现高效率

凌力尔特公司 推出窄/宽输入电压范围 (2.7V 至 5.5V 或 4V 至 38V) 同步降压型 DC/DC 控制器 LTC3852。该器件的内置充电泵提供 5V 偏置电压，以从标称的 3.3V 电源驱动低 RDS (ON) 和标准逻辑电平的功率 MOSFET。因为 LTC3852 的内部充电泵和 DC/DC 控制器是相互独立的，所以充电泵可以提供 5V 输出以给内部栅极驱动器供电，而 DC/DC 转换器的功率级可以从另一个电源 (最大值高达 38V) 吸取功率。LTC3852 在 0.8V 至 99% VIN  (2.7V 至 5.5V) 的输出电压范围内可提供高达 25A 输出电流，从而使该器件非常适用于 3.3V 供电的负载点应用。

恒定频率电流模式架构允许 250kHz 至 750kHz 的可选固定或可锁相 (PLL) 频率。可选突发模式 (Burst Mode?) 工作、脉冲跳跃或强制连续模式是用户控制的，以优化轻负载时的效率。OPTI-LOOP? 补偿允许在宽输出电容和 ESR 值范围内优化瞬态响应，其中包括所有陶瓷输入和输出电容器。输出电流检测通过测量输出电感器两端的电压降 (DCR) 来完成 (以实现最高的效率)，或通过采用一个与电感器相串联的任选检测电阻器来实现 (旨在获得最高的准确度)。电流折返功能可限制短路和过载情况下的 MOSFET 热耗散。

此外，LTC3852 具有可调的软启动或跟踪以控制电源的接通特性，并具有一个在 -40°C 至 125°C 工作温度范围内准确度为 ±1.25% 的精确 0.8V 基准。凭借 99% 的最大占空比，LTC3852 具有非常低的压差电压，这对于在电池供电型应用中延长运行时间是一个非常有用的功能。

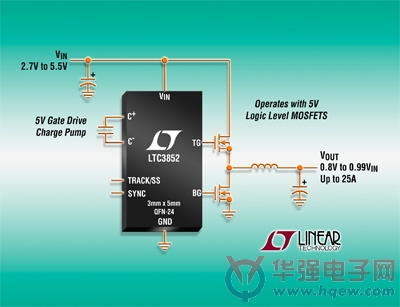

照片说明： 低压同步降压型 DC/DC 控制器

性能概要：LTC3852

·         VIN 范围：用于充电泵的 2.7V 至 5.5V

·         VIN 范围：用于 DC/DC 控制器的 4V 至 38V

·         高效率

·         内置充电泵从 3.3V 电源轨提供 5V 栅极驱动

·         强大的内置 MOSFET 驱动器

·         VOUT 范围：0.8V 至 99% VIN

·         固定频率、峰值电流模式控制

·         可选突发模式工作、脉冲跳跃或强制连续模式

·         DCR 或检测电阻器电流检测

·         逐周期峰值电感器电流限制 (53mV 最高门限)

·         250kHz 至 750kHz 的可锁相固定频率

·         可编程软启动或跟踪

·         在 -40oC 至 +125oC 的温度范围内基准电压准确度为 ±1.25%
