凌力尔特推出双理想二极管及热插拔控制器

来源:华强电子网 作者:—— 时间:2011-03-16 09:32

芯片 控制器 电路

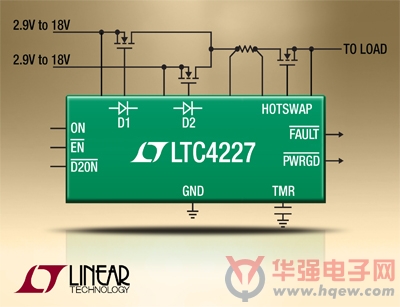

2011年3月15日凌力尔特公司推出紧凑型、双理想二极管和热插拔 (Hot SwapTM) 控制器  LTC4227,可提供电源通路 (PowerPathTM) 及浪涌电流控制以用于在 2.9V 至 18V 电压范围内工作的冗余电源。LTC4227 调节两个外部 N 沟道 MOSFET 两端的正向压降,以在二极管“或”应用中确保电源之间的电流平滑转换。这些理想二极管取代了两个大功率肖特基二极管和相关的散热器,从而节省了电路板空间,同时为负载提供了一条低损耗通路。下游的热插拔控制 MOSFET 保护了电路板和背板,以防止它们在带电插拔时受损,而快速响应电流限制和电路断路器提供了针对短路故障的保护。借助一个专用的 D2ON# 引脚实现了两个电源的优先级区分,对于优先级较低的电源,该引脚将关断理想二极管。除了冗余电源“或”处理之外,LTC4227 还在电源保持应用中提供了一款出色的二极管替代方案,而在这些应用中,电源电压的短暂骤降与负载是隔离的。

凌力尔特还将推出 LTC4225,该器件为两个电源轨提供两个独立的理想二极管和热插拔通路。LTC4225 提供了许多与 LTC4227 相似的功能,同时可以被配置为一个电源优先级区分器,而且还适合于 MicroTCA 系统,在这类系统中,12V 电源模块的输出用于给多个高级夹层卡 (Mezzanine card) 供电。

LTC4227 和 LTC4225 提供了两种版本:LTC422x-1 在发生故障之后锁断,而 LTC422x-2 则提供了一种在发生故障之后自动重试的功能。商用和工业级版本分别在 0°C 至 70°C 和 -40°C 至 85°C 的独特工作温度范围内工作。

性能概要:LTC4227 / LTC4225

·         LTC4227:双理想二极管和单热插拔控制器

·         LTC4225:双理想二极管和双热插拔控制器

·         针对冗余电源的 PowerPathTM 和浪涌电流控制功能

·         功率肖特基二极管的低损耗替代方案

·         2.9V 至 18V 的工作电压范围

·         控制 N 沟道 MOSFET

·         在 ≤1μs 的时间内限制峰值故障电流

·         0.5μs 接通和反向关断时间

·         可调的电流限制和电路断路器

·         无震荡的平滑切换

·         可调的电流限制故障延迟

·         故障和电源状态输出

·         锁断或自动重试版本
