凌力尔特推出高压侧电流检测器件 LT6109

凌力尔特推出高压侧电流检测器件 LT6109

       7 月 7 日 – 凌力尔特公司 (Linear Technology Corporation) 推出一款完整的高压侧电流检测器件 LT6109，该器件包括一个电流检测放大器、两个比较器和一个精确的 400mV 电压基准。当与一个分流电阻器相连时，高端电流检测放大器可精确地提取分路电压、将其放大并转移至地。这个输出可用于监视，并可连至两个内置比较器之一。

      LT6109 非常适用于电流测量和负载电流故障监视，尤其是因为 LT6109 的每一个组件都提供了卓越的精确度和速度。该电流检测放大器具有少于 350μV 的失调，比较器和基准合起来的门限误差不到 2%。从放大器的输入至比较器的输出，LT6109 可在 1.4μs 时间内对超过门限的事件做出响应。

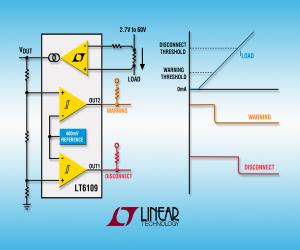

       外部电阻器设定放大器增益和比较器跳变点，而且因为增益电阻器是放大器准确度的主要决定因素，所以使用精确的电阻器可实现优于 1% 的准确度。LT6109 具有 LT6109-1 和 LT6109-2 两个版本。LT6109-1 的比较器输入以相反的极性连到内部基准，从而允许窗口比较，如过流和欠流情况。LT6109-2 的比较器输入以相同的极性连接，允许两个门限电平，如“报警”和“紧急情况断接”。漏极开路输出可确保至其他系统组件的简易连接，而比较器锁存则实现了高速事件的检测能力。

       LT6109 全面规格在 -40°C 至 125°C 的工作温度范围，采用小型 10 引线 MSOP 封装。 凌力尔特公司设计经理 Kris Lokere 表示：“LT6109 不仅是一个集成了分立组件的器件，而且每个元件都能提供卓越的性能，经整合后，该器件为电流监视领域树立了新的标准。” LT6109 的所有版本都已全面投产，千片批购价均为每片 1.84 美元。
