广芯电子推出并联八路背光LED驱动芯片

广芯电子推出并联八路背光LED驱动芯片

在成功推出4路、6路一系列LED背光驱动的基础上，BROADCHIP又新推出了八路既共阳又共阴并联背光驱动：BCT3228。适用于智能手机、MID等产品使用。使得BROADCHIP的背光LED驱动产品线进一步得到完善，可以满足所有5英寸以下显示屏驱动的客户需求。

功能特点：

1，BCT3228为恒流型背光驱动，并联8路恒流输出；

2，芯片的SEL引脚连接Ground，实现共阳极并联LED驱动功能；

3，芯片的SEL引脚连接VIN，实现共阴极并联LED驱动功能；

4，每路20mA输出时，Vdropout最低可达50mV；

5，8阶数字脉冲控制背光亮度；

6，不同通道电流匹配度<3%；

7，BCT3228为QFN4x4-28L封装。

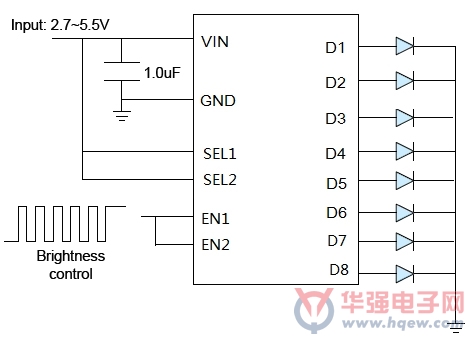

图一，BCT3228 共阳并联8路驱动电路

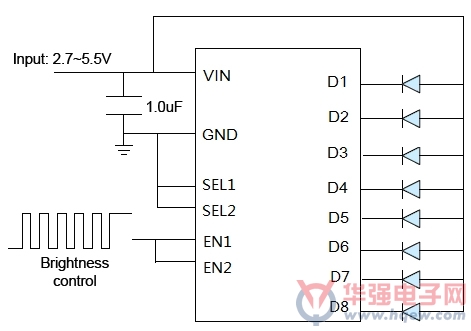

图二，BCT3228 共阴并联8路驱动电路
