       致力于电源与LED驱动设计的集成电路设计企业长运通光电技术有限公司，近日正式发布原边反馈开关电源电路，支持驱动低成功率三极管器件。

       近年来，大功率高亮度LED发展迅速。发光效率不断提高，而价格不断下降。LED照明成为未来绿色照明的希望，然而，LED驱动电路的设计面临许多困难。由于LED需要低压直流电源驱动，在交流电网输入条件下，需要AC-DC变换将交流电压转换成低压直流电，同时控制LED的电流恒定，输入和输出的电气隔离也是一项安全需要。开发可靠性高，体积小，成本低的LED驱动电路成为LED照明能否得到大规模应用的关键之一。

       CYT8706主要是针对LED驱动电源，充电器和适配器电源而设计的一款高性能控制芯片，它利用脉冲频率调节方式使电源工作在反激拓扑的非连续模式中，而且不需要光耦和副边的控制电路就能实现输出恒流和恒压的功能。同时整个电源系统不需要任何的环路补偿电路便可以稳定。此芯片能够实现较高的输出电压调整精度和较高的电源整机效率，在空载，264VAC输入条件下，输入功耗可做到小于0.2W以下。

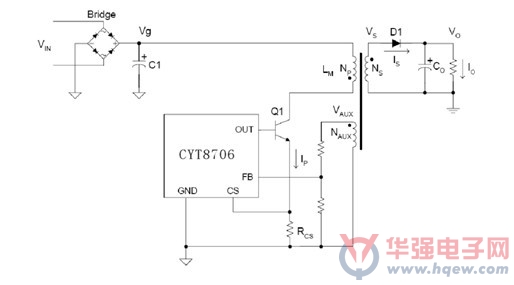

       CYT8706隔离式AC/DC LED驱动电路具有以下特点：驱动反激式电路工作在断续导通模式下；无需副边光耦及恒压恒流控制电路，利用原边控制技术实现恒压恒流输出；无需采用环路补偿电路就能实现稳定控制；随机频率调制技术可降低系统EMI；驱动外部三极管低电压开通，从而降低了开关损耗；其它特点包括内部软起动功能、输出开路及过压保护功能和短路保护功能。

       CYT8706特点：采用初级检测控制方式，无须光藕和次级反馈控制电路，直接驱动低成本的功率三极管，降低电源的整体成本（DEMO总成本仅为3.5元）；采用恒流收紧技术实现垂直的恒流特性，恒流精度可达±5%；电路元件少（仅21个BOM元件），电路结构简单；

       体积小（25mm*16mm），整个电路子可以安装在常用规格的灯杯中，如E27、GU10等；安全可靠，具有输出开路保护，过压保护及短路保护功能；可通过EMI、CE及UL等认证；

       采用固定初级峰值电流的方法控制，适用于输出功率为5W或5W以下的电源。
