LED背光源亮度均匀性的研究

       LED 正成为背光照明的主流器件。一般背光源设计中有多个LED， 所以要考虑各个LED 亮度的一致性。在实际应用中， 可根据向电压（Vf） 对LED 器件进行“ 差异筛选”.LED 的Vf 值是背光设计的重要变数。将多个LED 连接在一起使用时， 各管电流均必须匹配， 整个组件才能产生一致的亮度。

       LED 的亮度决定于流过它的电流。实现恒定电流最简单的方法， 是将多个LED 串联起来。这样不用差异筛选， 串联LED 就能确保流过各个LED 的电流相同。但是串联时的总体正向电压为多个LED 的Vf 之和， 需要使用带电感的具有升压功能的LED 驱动电路， 使得成本增加。而且， 一个LED 发生故障就会使整个背光源失效。此外， 串联驱动方法有较强的电磁干扰， 对通讯产品尤其不利。

       将多个LED 并联的设计方法， 无需带电感的升压电路， 电磁干扰较小， 容错性较强。但为了保证亮度的均匀性， 必须对LED 进行差异筛选。随着所用LED 数量的增加， 成本也会因差异筛选而增加。即使经过差异筛选， LED 的Vf 值仍会存在一个变化范围， 影响亮度的均匀性。

       本文重点讨论在LED 并联设计中， 如何提高亮度的均匀性。

       2 LED 背光源电路模型

　　将三个LED 并联构成背光源， 其总电流由三极管电路控制， 如图1 所示。亮度均匀性的NLED 被定义为：

　　式中，Imax 和Imin 为各个LED 电流的最大值和最小值；

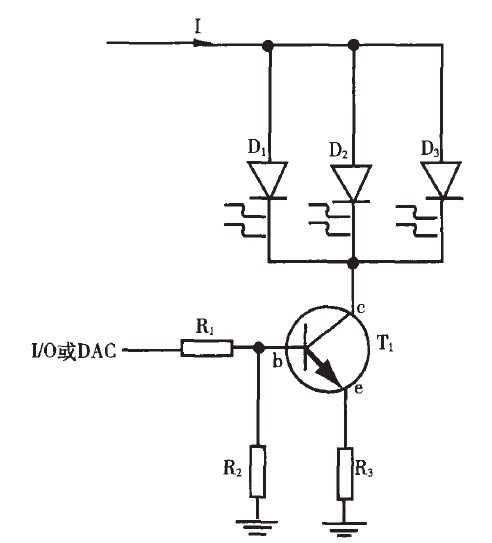

图1 LED 背光源的驱动电路

　　图中， D1， D2， D3 为发光二极管， T1 为NPN 型三极管， R1 ， R2 ， R3 的阻值可根据总电流I 的设计要求进行调节， I/O 或DAC 为控制端口。

　　理想发光二极管的正向电压为：

　　实际上， 寄生电阻对Vf 影响很大：
