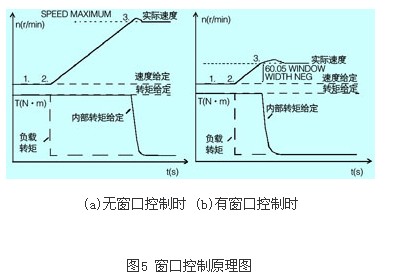

　　由于从机采用转矩控制，其转速由主机速度和机械耦合度共同决定。当机械耦合紧密时，从机速度保持与主机同步;当由于机械原因导致耦合度变差时，从机实际负载转矩减少，来自主机的给定转矩torqrefused大于从机的实际负载转矩，从而引起从机转速的迅速升高，直到达到其转速的限幅值，如图5(a)所示。此时，从机由转矩控制方式转变为速度控制方式，速度给定值为转速限幅值。在工程中，为防止主从机速度相差过大，在从机的速度环节中增加了窗口控制功能。窗口控制原理如图5(b)所示。当从机转速超过窗口控制所设定的转速范围后，窗口控制功能激活从机转速pi调节器输出torqref2，该输出值与主机转矩给定值的和作为最终的从机转矩给定值torq ref used，保证从机转速限制在窗口限定的范围之内。

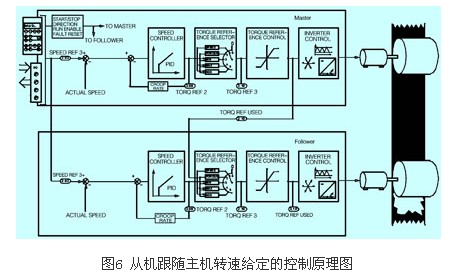

　　图6为主机与从机为柔性连接时，从机跟随主机速度给定的控制原理图。主机为速度控制方式，转速给定为speedref3。从机跟随主机的转速给定，给定值为speedref3，主机转矩给定值无效。在此控制方式中，主机和从机转矩下垂功能的使用保证了负载功率在主从机上的平均分配。当从机因摩擦力下滑等原因出现部分卸载情况时，从机输出转矩降低，在转矩下垂功能的作用下，实际给定转速略有升高，实际输出功率变化不大。此时，主机承受的负载增加，其内部输出转矩相应提高，而转矩下垂功能使给定转速下降，从而保证主机输出功率的平衡。当从机摩擦力恢复后，从机承受的负载增加，内部输出转矩相应增加，实际给定转速减少;主机承受负载减少，内部输出转矩相应减少，实际给定转速相应提高。由于转矩下垂功能的存在，主从机在一定程度上可以实现负载功率的平均分配。

　　(2) 主从机参数设置

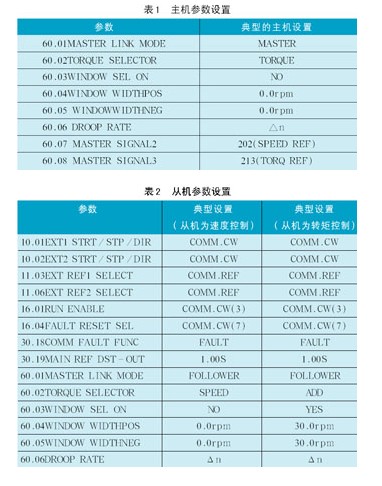

　　abb acs800系列变频器主从机参数设置如表1～2所示，具体信息可参考文献[2]。

　　需要注意的是，当从机采用跟随主机转矩控制时，如采用窗口控制功能，参数组60.02应选择参数add，表示窗口控制对转矩控制模式下的从机进行速度监视。
