基于CAN总线的变频设备远程监控系统的实现

来源:ofweek 作者:—— 时间:2012-02-29 14:23

       3.1 变频器节点信息采集

  节点信息主要是指变频器的各个运行参数以及运行状态,风光变频器常用的参数设置主要有:运行频率、最高频率、起始频率、加速时间、减速时间、额定电流、v/f曲线选择、开环/闭环设定、多段速设定、实际输入电流、电压、实际输出电流、电压、低频补偿等;另外还有多种故障保护监测:短路保护(瞬间电流超过额定电流的1.8倍)、过流保护(电流超过额定电流的1.5倍并持续1min)、过压保护(输入电压超出额定电压的1.2倍)、欠压保护(输入电压低于额定电压的0.8倍)、温升保护(变频器内部温度高于75℃)、缺相保护、外部异常保护等等。

  目前的采集方式有两种:对于原来的机型主控芯片为n87c196mc,主控板的对外的通讯方式为rs-485,所以在与can总线通讯是必须外加一个rs485-can的转换电路。如图2所示。

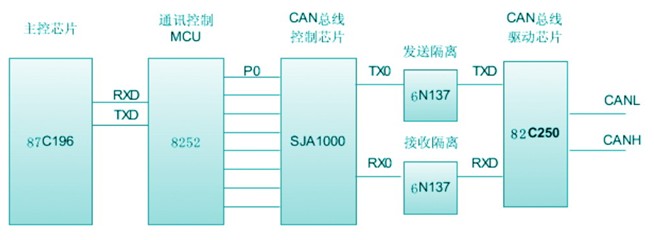

  图2 节点信息采集示意图

  随着产品的升级换代,dsp的应用使得通讯变得更加容易,ti公司的tsmlf2407a芯片上集成了can通讯接口,可以省略上面的电路。升级后的风光变频器实现can总线通讯将会变得更加的简单。

  3.2 数据的传输与转换

  数据在送到总线上后,要通过介质传输,于can协议本身对差错控制算法比较优化,所以对介质没有很高的要求,用普通的双绞线由就能够达到10km的传输距离。但是考虑到变频器运行和设备控制的绝对可靠性,我们在5km的传输范围内使用双绞线,在超出5km时采用光纤作为中间传输介质用来提高抗干扰能力。

  can在传输到控制计算机时,必须外加一个电平转换器来完成与主控计算机的数据交换,其转换原理参见图2。另外这种转换装置在目前的市场上有比较成熟的产品,如图3所示为周立功推出的转换接口,对用户来说,使用起来基本上属于透明设备,使用比较方便。

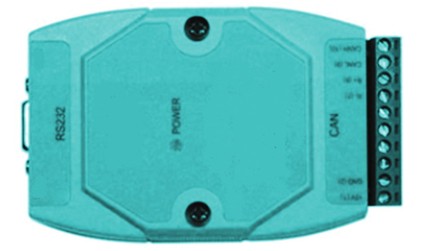

  图3 can-232转换接口卡

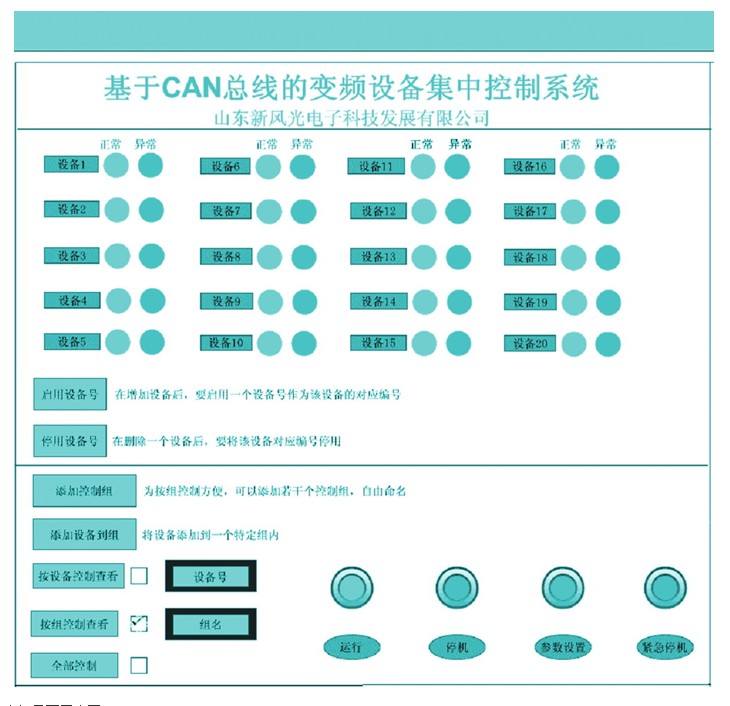

  图4 人机界面示意图
