OLED的电源更高能效的设计解决方案
正是所谓的有机发光二极体，其最大特色在于它是自发光体，因此不需要背光源（ Backlight ）及彩色滤光片（ Color Filter ）等构造，因此能够比 LCD 的厚度更薄。此外，更宽广的视角、反应速度快、低驱动电压、色彩与对比也相对比 LCD 高、理论上可达到更低耗电以 及制程更简单等优势，让 OLED 成为继 LCD 后最被看好的显示技术明星。但 OLED 也寿命比 LCD 短的缺点，这是因为 OLED 是电流驱动的自发光体，因此其材料与原件的寿命相对的缩短。
OLED 的电源规格需求
一般小尺寸的 OLED 的电源，需一组正电压（ Vdd ）输出，与一组负电压（ Vss ）输入，而电源的架构，可分为数位相机与手机的架构两种。数位相机的电源规格其 Vdd 电压范围 为 3V 至 6V ，而 Vss 电压范围为 -7V 至 -10V 。手机的电源规格其 Vdd 电压范围大约为 2.5V ，而 Vss 电压范围为 -7V 至 -10V 。而这两种产品 的输入电源通常为一颗锂电池，所以电压范围大约为 3V 至 4.2V 。
数位相机 Vdd 的解决办法
由于数位相机的 Vdd 电压范围为 3V 至 6V ，所以 Vdd 电源架构应该是 Buck/Boost 或是 Boost 的架构。如果一时找不到 Buck/Boost 架构的电源输出，也可利用非常普遍的 Buck 架构来设计成 Buck/Boost 架构。只要利用一组普通的降压电源控制 IC ，外加一 MOSFET 及一输出二极体便能设计成 Buck/Boost 输出，如图 1 所示。这个稳压器的工作原理是当 Lx 为高电压时，电感电流随 Vin/L 的斜率而增 加。而 Lx 为低电压时，电感电流便随（ Vout+VD ） /L 的斜率而减少。输入和输出的电流为断续的方式，它允许输出电压比输入电压更大或者更小。其输出 电压是输入电压和周期功率的函数：
此主题相关图片如下：
此主题相关图片如下：
此主题相关图片如下：

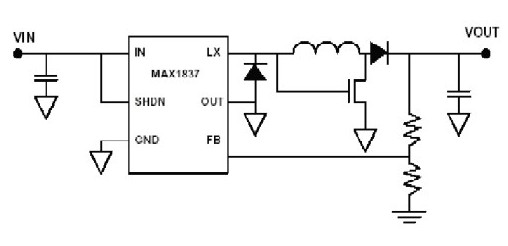

图 1 利用降压电源 IC 设计成升降压型
