OLED的电源更高能效的设计解决方案
来源:电源在线 作者:—— 时间:2012-03-01 14:41

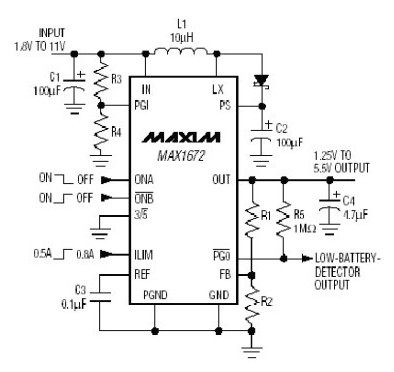

从上述的式子可得知输出电压与输入电压和周期的关系,想得到较高或较低的输出电压只要控制 1/1-D 的比值大小即可。设计者也可以直接使用一组 Buck/Boost 电源 IC ,来产生所需的电压输出,如图 2 便是一组直接昇降压的 IC 。其结合一组升压转换器与线性稳压器来提供可升压也可降压的电压转 换器。这个转换器为输出电压以下和超出的输入提供一个稳定的输出电压。它可从 1.8V 到 11V 输入范围和预置 3.3V 或者 5V 的输出。也能够把这个输出电 压使用两个电阻分压从 1.25V 至 5.5V ,其效率大致上可高达 85% 。如果需要的输出电压是在 3.5V 至 4V 之间,可以用组合的方式来产生一组升降压的 输出,设计者只需要一组升压转换器与一组线性稳压器便行,例如 MAX1606 升压转换器与 MAX8512 线性稳压器的组合。
此主题相关图片如下:
图 2 升降压型电源 IC
如果因为成本的考量,那 Charge-Pump 的架构正适合低成本的解决方案,其架构可省一电感与一输出二极体,例如 MAX1759 是以 Charge-Pump 方式产生一组可升降压的输出电压。而 Maxim 的独特 Change-Pump 架构容许输入电压可高于或低于输出电压。尽管它的工作 频率高于 1.5MHz ,一样保持低至 50uA 的静态供应电流。

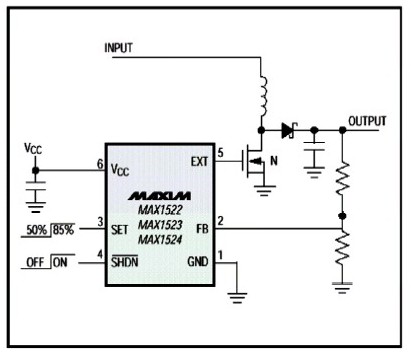

有些设计者因为考虑到高效率,而选择以升压方式产生一组输入高于输出电压来提高效率,如图 3 的升压架构,由于需外加 MOSFET 作切换开关,因此可 提供较大的输出功率。如果是因为空间的限制,外加 MOSFET 开关以及输出二极体就会成为设计者的负担,此时内建 MOSFET 切换开关与输出二极体的升压 DC-DC 转换器例如 MAX1722 ,就适合于此应用中,不仅省空间、效能好,更能省成本。
此主题相关图片如下:
图 3 升压型电源转换器
手机 Vdd 的解决办法
因此选择以 Buck 方式提供 Vdd 所需的电压。如图 4 便是一组内建 MOSFET 切换开关的同步降压结构的直流转换器,可提供 400mA 的输出电流。而且工作频率高达 1.2MHz ,设计者可选用小尺寸的电感,与输出电容,效率同样高达 90% 以上。
