采用高频开关模块式电力直流电源使用方案

采用高频开关模块式电力直流电源使用方案

　　2　控制电路设计

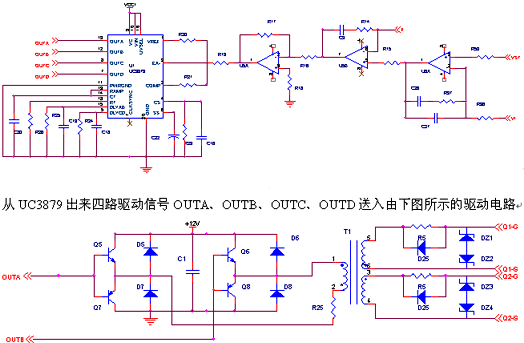

　　采用专用移相控制器件UC3879组成的控制电路如下：

　　两路驱动信号OUTA、OUTB经过推挽式电路和隔离脉冲变压器后，去控制两路MOS管Q1、Q2。另两路驱动OUTC、OUTD电路同样。

　　3　实验结果

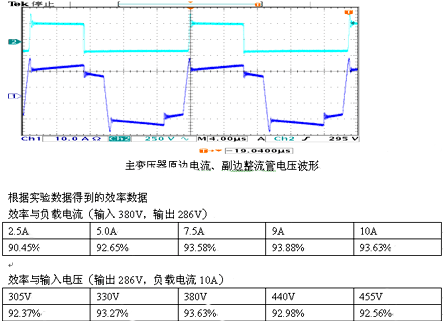

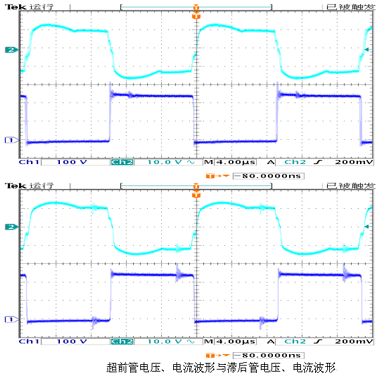

　　本电力整流模块在交流输入380V，直流输出286V，10A时的实验波形如下：

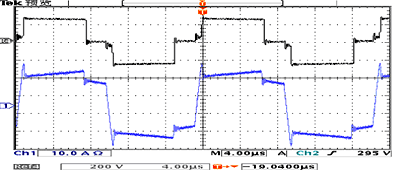

　　主变压器原边电压和原边电流压波形

　　4　结论

　　电力整流模块采用移相控制的三电平变换器技术后，长时间运行工作稳定，具有以下优势：

　　1、MOS开关管电压应力降低，使开关管选用要求低

　　2、变压器副边的整流管两端电压尖峰得到抑制，可以省略吸收网络。

　　3、开关管实现ZVS，使效率提高。
