温度对LED性能影响的方案分析

温度对LED性能影响的方案分析

　　3 实验研究

　　这里以红蓝光椭圆灯为例来研究温度对LED性能的影响。其实验设计是：分别用晶元AIGaInP红色芯片Es-SAHRPN10和silan InGaN蓝色芯片SL-NBIT0300试制红蓝椭圆灯。红光固晶胶用普通银胶，蓝光固晶胶为普通绝缘胶，支架用铁支架，封装用普通环氧树脂。取20只成品蓝椭圆灯，编号1～20，再用JF光强测试仪测试1～20号椭圆灯在室温20mA下的法向光强Iv及正向电压Vf，测试数据后，再将20只管子分成两组：将1～10号灯在室温20 mA下点亮168 h;11～20号灯放入85℃恒温箱中，也在20 mA下点亮168 h。实验后仍用JF光强测试仪测试各组在室温20 mA下的法向光强Iv及正向电压Vf。然后对红椭圆灯也做以上分组实验。

　　4 实验数据及分析

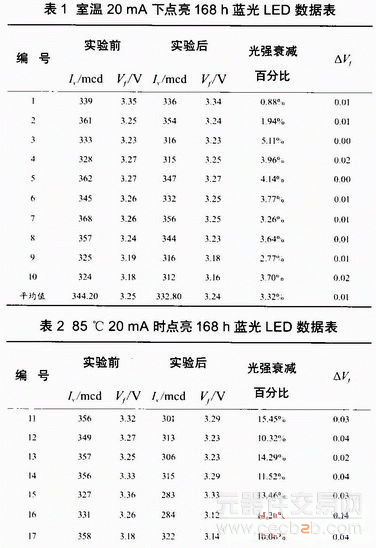

　　表1～表4所列就是实验所测试的数据。

　　从上述实验数据可以看出，PN结温度和环境温度对LED发光强度及正向电压的影响。
