用通量场定向材料优化无线充电的设计方案

用通量场定向材料优化无线充电的设计方案

　　一些公开发表的文章还指出，EMIC-WP系统具有比普通消费型硬连线充电器更多的潜在优点。与持续插入电源的硬连线充电器相比，能够给多个设备充电并且包含可关闭系统使之到达可忽略待机功耗的智能电子器件的EMIC-WP系统，可以实现更好的节能效果。

　　总之，从硬连线墙式充电器和EMIC-WP系统的实际使用情况可以看出，EMIC-WP系统至少是一种不带电的功耗系统或改进了的系统。线圈设计中的FFDM选择和几何实现是满足能量传输设计目标的关键。

　　安全：由于支持多台移动设备，EMIC-WP系统可以认为比更常见的消费类替代品更加安全。这是因为EMIC-WP家用产品具有更少的硬连线和更少的通断操作。

　　FFDM可以显著影响EMIC-WP线圈的性能，这可以通过比较以下三种不同情形看出：自由空间，接近金属型结构的线圈，以及介于线圈和金属结构之间的FFDM (图2)。这种建模表明如果线圈接近没有FFDM的金属表面时，涡流损耗将会如何影响通电线圈。FFDM可以重新聚焦通量场，确保正确的通量场管理，从而实现可能最高的系统性能。

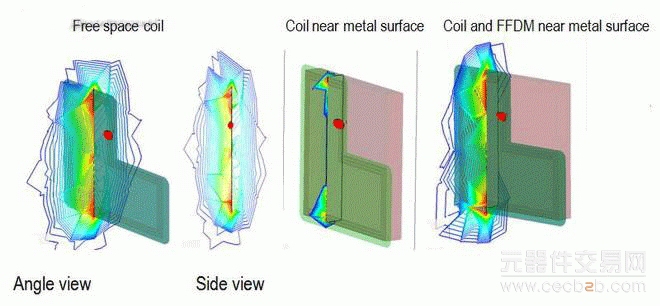

　　图2：在三种环境中对线圈和相关通量场进行建模：在具有确定通量场的自由空间中的线圈(a)，因涡流损耗而减少了通量场的、靠近金属表面的线圈(b)，在线圈和金属之间有FFDM的、靠近金属的线圈(c)。后者显示了显著改进的通量场性能。

　　在典型的EMIC-WP系统配置中，移动设备在进入初级线圈通量场时，使用FFDM优化接收线圈感应(图3)。使用FFDM可以增强初级线圈通量场，并确保组件的其它部分具有明确的通量场和低损耗。接收线圈的FFDM可以优化经过线圈的通量场，从而建立高度的感应耦合效果。

　　图3：典型EMIC-WP系统装置中的移动设备在进入初级线圈通量场时，使用FFDM优化接收线圈感应
