Molex推出更高可靠性设计增强型Micro SAS连接器

Molex推出更高可靠性设计增强型Micro SAS连接器

       全球领先的全套互连产品供应商Molex公司重新推出一系列无卤素、无铅的微型串行附件SCSI 连接器产品，用于1.8英寸存储器。这些Micro SAS连接器现采用增强型设计，包括双存储器堆叠型插座，以及集成接地层(integrated ground plane)和针脚保护盖，能够在紧凑型存储应用中实现更高的可靠性。

       Micro SAS连接器是下一代1.8英寸串行I/O存储解决方案的代表产品，设计用于紧凑的高速高带宽SAS应用，包括主机总线适配器(host bus adapter，HBA)和存储服务器。

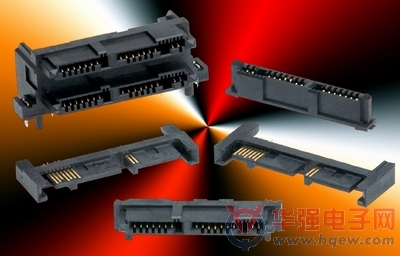

       Molex Micro SAS系列插头和插座的一个主要产品是78495-0001双堆叠型直角插座，这款无卤素的通孔互连产品将两个高速1.8英寸固态存储器堆叠在一起，与只能连接一个固态存储器的同等单一直角产品(78395系列)相比，能够为存储用户提供更高的存储密度。该连接器还提供针脚护盖来保护所有的后部端子，从而避免任何移动或搬运引起的损坏。

       这款双堆叠连接器的一个关键特性是具有独特的集成接地层，它包含了特殊压制的端子，可屏蔽在接地层每一边的两个相邻高速差分对之间的任何串扰，从而提高连接器的信号完整性和电气速度。由于连接器的集成接地层替代了用于差分高速接触线对的分立接地针，并且仅仅以单一通孔焊尾的方式在连接器下方进行端接，因而能够节省更多的PCB空间。

       该双堆叠连接器的另一个关键特性是位于上部区域集成接地层各边的差分信号线对内的独特重叠、交错端子设计，这种重叠结构促进了差分信号线对内的更强耦合，并为连接器带来更高的信号完整性。

       该双堆叠插座具有独特的45度端子弯曲设计，使得插配触点和PCB间的电气路径更短，并实现更平滑的信号传输，提高连接器的电气性能。此连接器完全兼容Molex的Micro SATA驱动器并实现高达3Gbps的快速数据传输速率，满足SAS 2.0和SFF-8486规范要求。

       Molex直角跨装插头提供具有驱动器外壳支座(78528系列)和无支座(78394系列)型款，以满足低侧高要求。连同单一直角插座(78395系列)使用，这些插头能够实现6Gbps的高速数据传输速率并满足SAS 2.0和SFF-8486规范要求。（责编：damon。）
