3G手机射频屏蔽方案

来源:华强电子网 作者:—— 时间:2012-06-01 13:50

       因3D EM模拟会很耗时,所以根据电路的复杂性以及需提供足够精度的四面体元件的数量,先从一个不太复杂的电路着手并确认其具有重要性的关键部分的作法就功不唐捐了。例如,根据场论不难得出:两条载场信号线挨得越近,就越趋向于产生更大耦合。这些信号线载负着时变电荷,这些电荷业已嵌入在基板内并被诸如地平面等金属裹覆起来,所以,当施加外屏蔽时,实质上不会在场线上表现出额外干扰。只有信号线、元件或线绑定才在其各自场线面临显著变化,因这些元素暴露在空气中或被包注模以作为边界条件。



       图2显示的是具有包注模TxM的功放部分的输出匹配,它有两种情况:不带屏蔽以及在包注模上施加屏蔽。该双端口模拟是采用Ansoft的3D EM软件工具HFSS实现的。

       输出匹配虽然仅表示整个TxM内无源电路的一小部分,但在确定耦合机理和高阶谐波影响方面仍有效用。

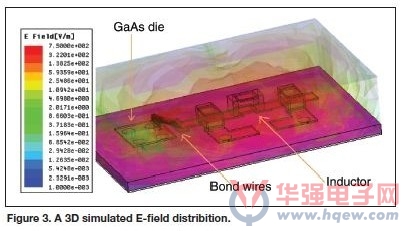

       第二个关注的地方是微带线附近的场线,在靠近地平面的地方它们最强。只要屏蔽和地平面间的距离明显大于微带线和地平面间的距离,则增加的屏蔽的效用就微乎其微。线绑定和表贴电感与地平面的直接耦合要弱些,当施加屏蔽时,预期其场线会有变化。图3显示的是3D模拟的E场分布。
