LED吸顶灯及其电源（三）
来源：中国LED网 作者：--- 时间：2011-12-27 00:00
2.采用高压直接降压的开关式恒流源
由交流直接整流得到的电压是264V，这时候可以采用直接降压的高压Buck电路来恒流。
a）PAM99700
图5为采用美国PAM公司的PAM99700的高压Buck的电路图。

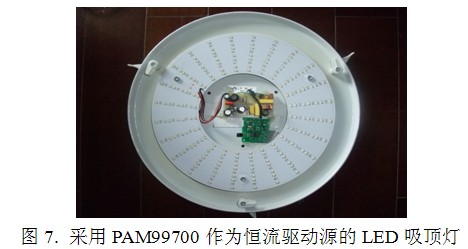

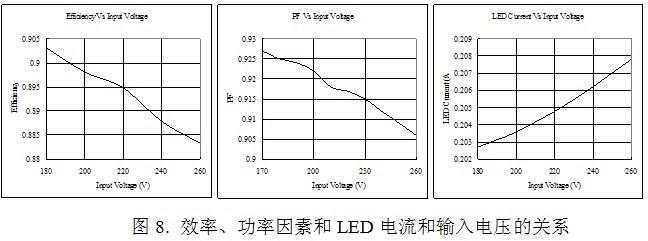

这个电路的特点是效率高达90%，功率因数也大于0.9以上。外部电路也很简单。可以驱动多达40个1W的LED。一个采用PAM99700的LED吸顶灯照片如图7所示。
它是采用24串7并的3014型LED，总功率16.8W。右下角的蓝色印制板是红外遥控接收器。
