红外自控LED节能灯具设计方案探索

来源:中国LED网 作者:--- 时间:2011-12-27 00:00

led

  摘 要:简介由热释电红外传感器、菲涅尔透镜、信号放大处理和控制集电路组成的红外自控LED 节能灯具系统设计方案。

  关键词:热释电红外传感器、菲涅尔透镜、信号放大处理和控制集电路LED 照明灯具的节能如今已是路人皆知了,LED 照明灯具加上红外线传感器作自动控制,实现无人时灯具自动关闭,有人时灯具自动照亮,人走后灯具自动熄灭,可以真正做到照明的节能省电。由此红外传感器将大举进入LED 照明领域。

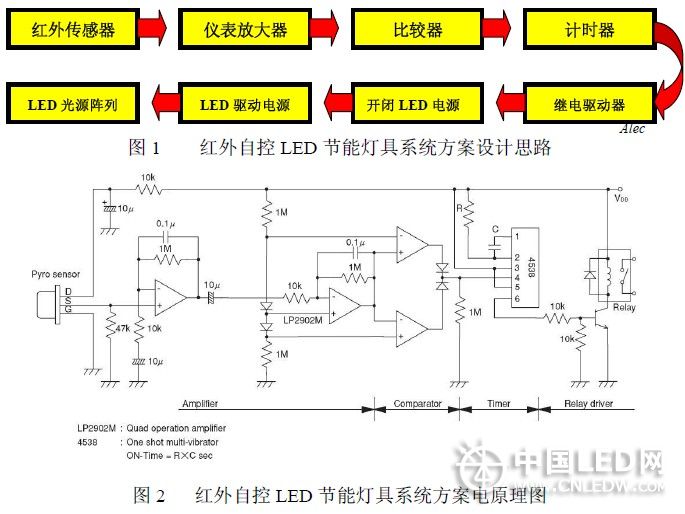

  自《LED 照明灯具与传感器技术》一文发表以来,不少读者询问如何使用红外传感器设计LED 节能灯具。今就此红外自控LED 节能灯具设计方案进行探索。红外自控LED 节能灯具系统方案红外传感器输出的信号很小,必须加以放大才能使用,因此红外自控 LED节能灯具系统方案设计思路如图1 所示,将红外传感器的微弱信号通过一个四运放(LP2902M)的仪表放大器放大和比较,经CD4538 多谐振荡器组成的计时器电路,再经一大功率三极管驱动继电器实现LED 电源的开闭,由LED 驱动电源去点亮灯具中的LED 光源或LED 光源阵列。电原理图如图2 所示。
