高功率因数非隔离LED驱动电路

    引言

　　LED照明作为一种新兴产业技术，正在不断开拓更广泛的应用。对于交流电源输入应用，目前通常使用基于反激式(flyback)拓扑结构开关电源。反激式(flyback)拓扑结构开关电源包括输入整流滤波电路，开关控制电路，隔离变压器和副边整流滤波电路。然而，反激式电源电路效率不高，并且，有些LED照明应用不一定需要隔离，因此，开发低成本高性价比的非隔离LED驱动电路是十分必要的。

　　IEC国际电工委员会对照明灯具提出了明确的谐波要求，即IEC61000-3-2标准。同时，最新的能源之星(Energy Star)标准提出对于大于5W的LED照明产品，要求功率因数指标，即PF，必须大于0.7。

　　本文提出了一种新的高功率因数非隔离LED驱动电路，组合了逐流式功率因数校正电路和采用原边控制的Buck-boost开关电源电路，电路结构简单，同时满足LED驱动电源的高功率因数，高效率，符合电磁兼容EMC标准，高电流控制精度，高可靠性、体积小、成本低等一系列要求。

　　……

图1、AP3766的管脚图

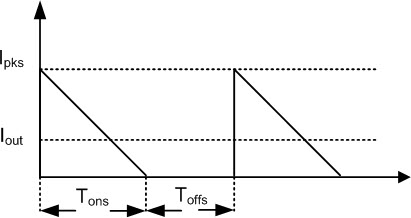

图3、二极管D1的电流波形
