　亮度延迟线的选用、检测与代换

　　亮度延迟线开路或短路损坏后，电视机会出现图像色彩不透亮、亮暗层次不清或亮度失控、光栅变暗、对比度过浓等现象。

　　检测时，可通过测量亮度延迟线输入端与输出端之间的电阻值是否正常来判断其是否损坏。用万用表R×10 kΩ档测量亮度延迟线输入端与输出端之间的电阻值(正常值为30～40 Ω)。若测得阻值为无穷大，则表明该亮度延迟线内部已开路;若测得阻值接近，则说明该亮度延迟线内部短路损坏。

　　亮度延迟线损坏后，应选用同型号延迟线更换或性能相同的其他型号延迟线来代换。若无亮度延迟线更换，也可自制延迟线作应急修理。

　　制作的方法是：

　　取铝箔若干，制成5×10 mm 的长方形铝叠片，内夹一根多股芯线后引出，芯线要与铝箔接触好。用万能胶将铝片平粘在一根直径为80 mm、长120 mm 的塑料棒上，再在上面包裹一层聚酯薄膜(可用透明胶带)。用φ0.08 mm 的高强度漆包线在包有膜的塑料棒上密绕1100 T(匝)，在塑料棒两端用树脂胶粘两根直径为1 mm、长10 mm 的铜线(也可用电烙铁将其加热烫入塑料棒两端内)作为引出线，将漆包线两端分别与两根引出线焊接好，作为亮度延迟线的输入端和输出端，与铝箔相接的多股芯线作为接地端，如图1 所示。在绕好的漆包线上再缠绕几层透明胶带即可。

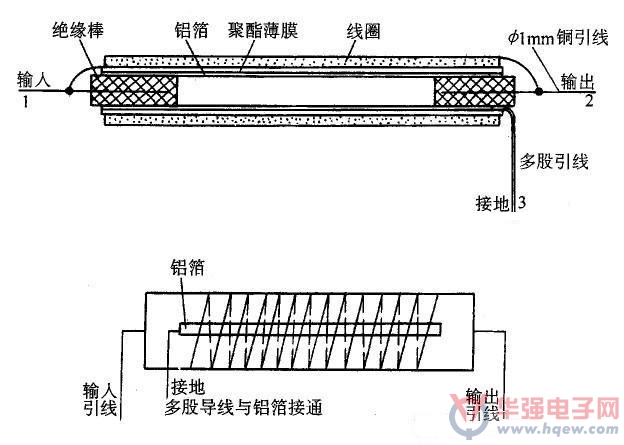

　　图1 自制延迟线的结构

　　色度延迟线的选用、检测与代换

　　色度延迟线开路或短路后，电视机会出现彩色“爬行”或彩色失真故障。

　　色度延迟线是否短路损坏，可通过“电阻测量法”来判断。用万用表R×10 kΩ档测量色度延迟线各引脚之间的电阻值，正常时均应为∞(无穷大)。若测得某两只引脚之间有一定的电阻值或阻值为0，则说明该延迟线已漏电或短路损坏。

　　亮度延迟线开路损坏，用万用表无法测出，只能用“元件代换法”来判断。

　　色度延迟线损坏后，应更换同规格、同型号的色度延迟线或用性能相近(例如相位延迟时间、中心频率等参数应相同)的其他型号色度延迟线代换。
