声控延时LED灯控制电路原路图
来源:华强电子网 作者:—— 时间:2012-06-25 10:31

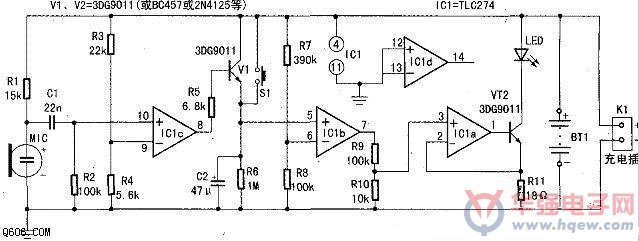

声控延时LED灯控制电路原路图如图所示。主要由单电源低功耗运算放大器集成电路IC1、二只低功率晶体管、麦克风和高亮度发光二极管所组成。当麦克风MIC接收到一定强度外界声响(包括各种噪声),产生相应强度的输出电压,加到比较器IC1c,当此电压超过比较器门限值,其输出为高电位,使V1导通,它输出电压加到比较器IC1b,同样地,此电压器高于IC1b的门限值,IC1b输出高电位去激励IC1a和V2组成的功率放大器,从而驱动LED发光。预设的延时长短。则由C2和R6,以及R7、R8组成的充放电电路的时间常数决定。
