费思研发出可广泛应用于LED行业的电子负载

【高工LED专稿】 费思科技日前研发出单通道可编程直流电子负载FT6300A系列，以其“安全、稳定、耐用”的特点，使得其在LED行业测试中得到广泛的使用。

据费思介绍，FT6300A系列电子负载，不但提供了强大的测试功能和友好的人机界面，而且配备了RS232接口(另有GPIB-RS232、RS485-RS232选件)，非常适用于对LED设备进行测试，能够为LED的产品设计和测试提供多种解决方案。

FT6300A系列电子负载包含了FT6301A、FT6302A 、FT633A、FT6304A、FT6305A 和FT6306A等多种型号，其良好的稳定性及精心的设计，并配合了费思科技强大的上位机软件，费思称是LED设备测试的最佳选择。

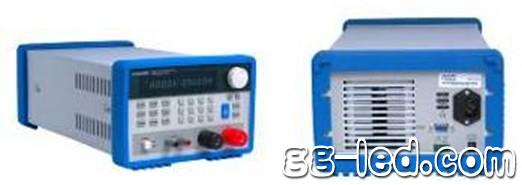

FT6300A系列单通道可编程直流电子负载

型号	6301A	6302A	6303A	6304A	6305A	6306A
功率	150W	300W	300W	300W	600W	600W
电流	0-30A	0-30A	0-15A	0-60A	0-30A	0-120A
电压	0-120V	0-120V	0-500V	0-120V	0-500V	0-120V


FT6300A系列电子负载在对LED设备测试时，测试的主要项目有：

1、冲击电流测试。冲击电流是指输入电压按规定时间间隔接通或断开时，输入电流达到稳定状态前所通过的最大瞬间电流，一般是20A—30A。

2、过流保护测试。是一种负载保护功能，以避免发生包括输出端子上的短路在内的过负载输出电流对LED设备和负载的损坏。过流的给定值一般是额定电流的110%——130%。

3、过压保护测试。是一种对端子间过大电压进行负载保护的功能。一般规定为输出电压的130%—150%。

4、输出欠压保护测试。当输出电压在标准值以下时，检测输出电压下降或为保护负载及防止误操作而停止电源并发出报警信号，多为输出电压的80%——30%左右。

5、过热保护测试。在LED设备内部发生异常或因使用不当而使电源温升超标时停止电源的工作并发出报警信号。

6、漏电流测试。漏电流是流经输入侧地线的电流，在LED设备中主要是通过静噪滤波器的旁路电容器泄露电流。UL、CSA均要求暴露的不带电的金属部分均应与大地相接，漏电流测量是通过将这些部分与大地之间接一个1.5K欧的电阻，其漏电流应该不大于5毫安。VDE允许：用1.5K欧的电阻与150nP电容并接。并施加1.06倍额定使用电压，对数据处理设备，漏电流应不大于3.5毫安。一般是1毫安左右。

7、绝缘电阻测试。VDE要求：输入和低电压输出电路之间应有7M欧的电阻，在可接触到的金属部分和输入之间，应有2M欧的电阻或加500V直流电压持续1分钟。




费思FT6300A系列电子负载在对LED设备做测试时，可以对测试过程中出现的异常(如过电流、过电压、过功率、输入反接、过热和失控等)现象采取相应的保护措施，并在负载显示屏上提示相应的信息。

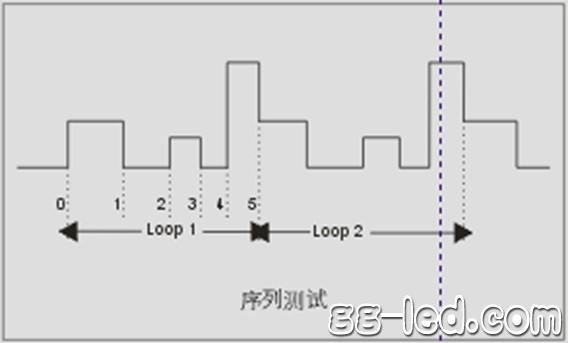

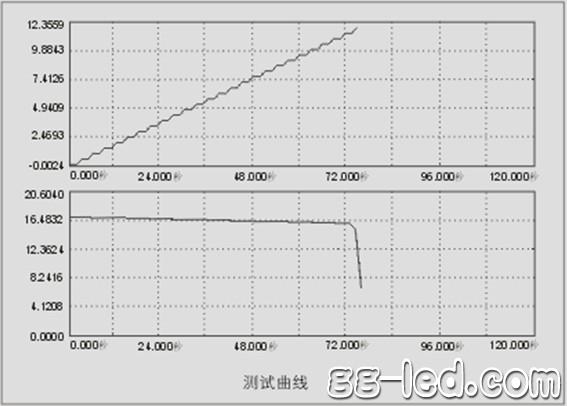

费思科技为FT6300A系列电子负载配备了强大的上位机软件，使用者可以通过费思电子负载上了RS232 端口将负载与PC机相连，运上位机软件除了完成面板操作功能(包括定态测试、短路测试、序列测试、瞬态测试、自动测试和OCP测试等)外，同时还能及时观察电压、电流、电阻和功率随时间变化的曲线变化。

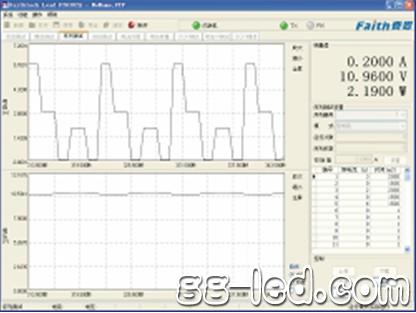

CC模式下的序列测试时的电流电压曲线图

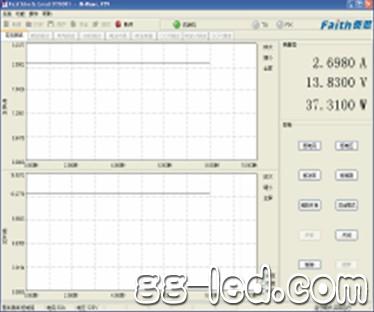

定态恒流模式测试时的电流电压曲线图

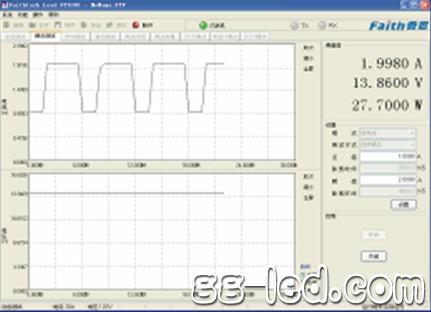

CC模式下瞬态测试时的电流电压曲线图
