——贵公司2009年创下了销售额历史最高纪录。

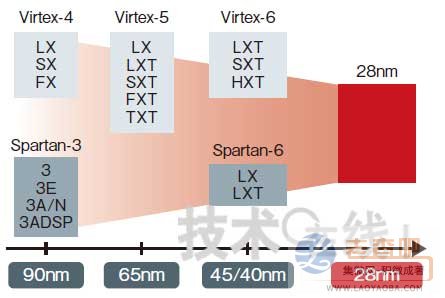

28nm工艺的高功能产品与低价位产品将统一架构（点击放大）
接受《日经电子》采访的赛灵思公司总裁Moshe Gavrielov
Gavrielov：实现这一业绩的一大原动力是，使用我们的FPGA的设备厂商数量在稳步增加。新兴市场国家最近在不断建设无线通信基础设施。除了中国及印度之外，南美及非洲等此前在IT化方面较为落后的地区也开始积极采取这方面的举措。在面向新兴市场国家开展的通信基础设施装置核心业务方面，很多情况下我们都在与ASIC或ASSP的竞争中处于优势地位。2009年10～12月我们的65nm工艺高功能FPGA“Virtex-5”的销售额达到了1亿美元。这是FPGA历史上最高的单一产品群销售金额。
我们4年前就开始生产65nm工艺FPGA了，最近量产规模急剧扩大。之后的45nm与40nm工艺FPGA的量产启动工作也在顺利推进之中。关于更靠后的28nm工艺产品，有望在2010年底之前向客户提供硅芯片。
——28nm工艺FPGA会采用基于high-k栅极绝缘膜与金属栅极的低功耗工艺吧。
Gavrielov：使用high-k等的原因是，可同时实现FPGA的高性能化与低功耗化。我们将采用28nm工艺，来实现总功耗比同一逻辑规模的上一代产品低约50％的FPGA。
其实28nm工艺FPGA的开发代码名为“富士（Fuji）”。我们为最近的开发代码取的都是山名，前面提到的Virtex-5为Mont Blanc。为28nm工艺产品取名富士的原因是希望能够在日本取得成功。开发28nm工艺FPGA时，除了消费产品厂商之外，我们还听取了日本广播设备及医疗设备等厂商的要求，并在此基础上确定了架构。
此前我们的FPGA产品构成明确分为高功能产品“Virtex”与低价位产品“Spartan”。二者的电路架构不同，工具的使用方法也不一样。从客户的角度来看，二者之间存在差距。比如，认为“外围电路及IP内核使用Spartan即可满足要求，但电路规模不够”的客户只能使用Virtex。28nm工艺将统一高功能产品与低价位产品的架构，因此可灵活满足此类需求。
——28nm工艺FPGA将委托台湾台积电（TSMC）和韩国三星电子两家公司生产。请介绍一下选择这两家公司的理由。
Gavrielov：我们重视的是能否按照我们要求的生产计划来制造，以及能否实现我们所需要的生产规模。
