110V节能灯电子镇流器设计

110V节能灯电子镇流器设计

通常设计110V的EB比220V的EB难度要高点,尤其是高功率因数的,下面以几副常规的原理图引领大家进入文章的主题.

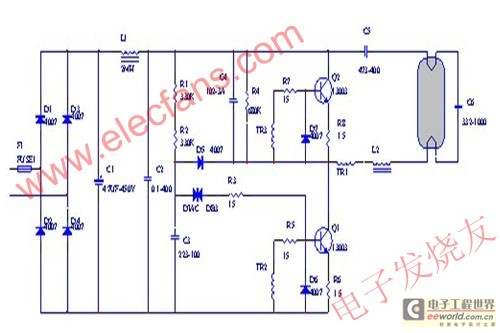

　　图1 220V通用线路
　　

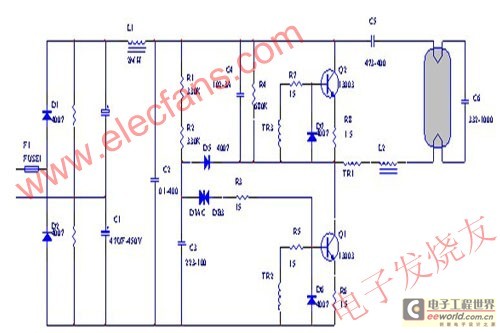

　　图2 100-110V倍压线路
　　

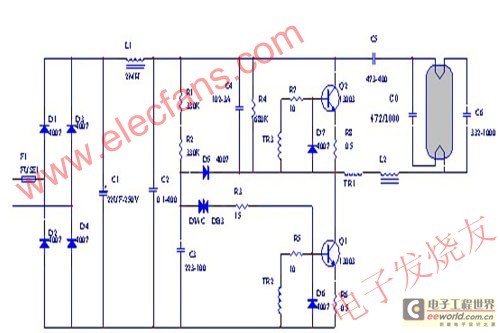

　　图3 100-110V直接驱动线路A
　　

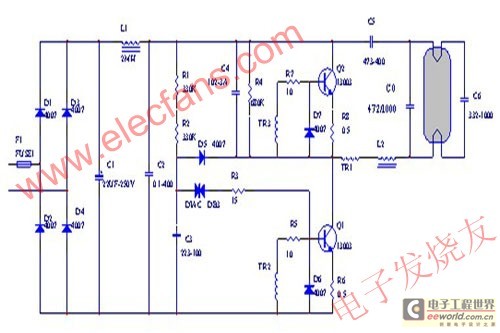

　　图4 100-110V直接驱动线路A
　　为何110V的EB比220V的EB难度要高，最直接的影响是灯的启动问题，尤其是整灯在高温低压时，容易出现灯管不能成功启动，只有两边灯丝发红。原因是在高温时磁环和三极管的驱动能力降低，以至灯启动电压和灯启动电流供应不足而不能使灯管成功引燃。灯启动电压和启动电流供应不足也影响低温低压时灯的启动。另外，要想EB输出相同的功率，110V的EB的输出电流自然要比220V的输出电流大一倍，输出电流受控的关键点是EB的输出电感(也称扼流圈)，此电感的选值太大，输出功率不足。选值太小，便会引至EB的工作频率严重超标，三极管的开关损耗会上升，引至管子发热。
　　在线路的拓朴上,以上四副原理图是一样的,都是串联谐振正反馈电路，只是有一些巧妙的地方和元器件的数值选取不同。此电路的最佳工作状态，必须符合：
　　

式1
　　式中：Fw为工作频率。Fo为整个谐振电路的固有频率。以简单的词语说明就是：工作频率与输出电感和谐振电容的固有频率要相等，电路才能工作于最佳状态，此时负载电路等效于一个电阻，可提高整个EB的效率，降低热损耗，整机性能上升。
　　图1是常规的220V原理图，图2是110V经过倍压的原理图。图3为110V双谐振电容直接驱动原理图，图4是双谐振电容与灯丝交叉的直接驱动原理图。
　　图1不适宜用在110电路当中，何解?是因为要维持确定的功率，输出电感L2必须选得很小，要符合上式，谐振电容C6将要选取得很大，而C6不能选取得太大，因为太大了，启动电压将降低。原因是：设有一高频电流流过灯丝，C6增大，等效于C6的电阻减小，C6两端的电压便下降，输出电感和灯丝的压降便上升，C6两端的电压下降，等于灯管电压下降，便很容易出现前文所述的高温不能启动问题。
　　因为这样，人们便研究出了如图2所示的倍压整流电路，D1，D1，C1构成倍压全波整流滤波电路，整流滤波后的电压可用下式表示：
　　 式2
