爱特梅尔电视机直接背光LED驱动方案
来源：电子发烧友 作者：—— 时间：2012-08-20 09:54
Atmel公司MSL4163/MSL4164是电视机直接背光LED驱动器。MSL4164具有20MHz SPI总线，每串LED的电流为100mA，电流精度和匹配度优于3%，可驱动16×10个白光LED，16个器件级联可驱动高达2560个白光LED。MSL4163提供1MHz I2C串口，器件包括先进的PWM引擎以及片上EEPROM等。主要用在电视和台式电脑监视器、医疗、工业仪表和汽车音/视频显示器。本文介绍了MSL4163/MSL4164主要特性、方框图和典型应用电路、级联连接电路。
MSL4163则提供1MHz I2C串行接口，这种接口都能够为16个级联器件实现视频逐帧LED串强度控制，从而实现了有效区域调光。该器件采用了先进的PWM引擎，可以轻松地与视频信号保持同步，每串LED都具有相位调整功能，从而减少了不必要的LCD现象，如运动模糊。此外，片上EEPROM让我们能够通过串行接口定制加电默认值。
利用Atmel自适应SourcePower?技术，MSL4163/4能够适当控制为LED串供电的DC-DC转换器。这些效率优化器能够将功耗降至最低水平，同时还能保持较高的LED电流精度。
独特的峰值电流控制和脉冲宽度管理组合提供了简单的全屏亮度控制、各种区域调光和稳定白点。利用1个外部电阻为所有LED串设定全局峰值参考电流，通过8位寄存器实现了全局峰值电流精调。利用8位全局强度寄存器调整全局灯串驱动脉冲宽度，利用12位寄存器调整个别灯串的脉冲宽度。
MSL4163/4能够监测开路、短路、视频同步丢失和过热等故障条件，提供故障输出以便通知系统控制器。通过串行接口提供详细故障状态与控制。
MSL4163/4采用6 x 6 x 0.75mm、40引脚TQFN封装，工作温度范围为-40℃~85℃。
总线：

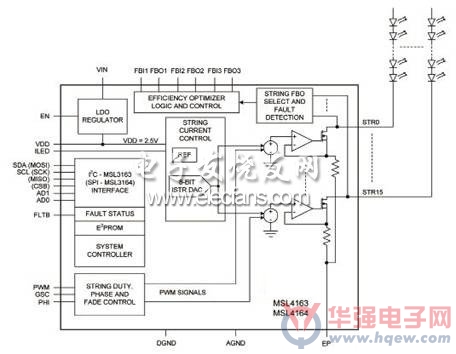

图1 MSL4163/MSL4164方框图
