　　尤其是针对天线的ESD防护，晶焱科技推出了极低电容ESD保护组件，其中AZ5325-01F及AZ4217-01F的寄生电容只有0.5pF，将其应用于天线的ESD防护，能确保信号的完整性。此外，还特别针对RFID天线及手机天线应用推出AZ4217-01F，这是目前业界唯一一款能够适用于最大工作电压17V，具有0402封装尺寸、极低电容、双向特性的ESD保护组件，适用于近场通信（NFC）应用中的天线保护。

　　在ESD耐受能力方面，该系列ESD保护组件能够满足IEC 61000-4-2接触模式至少8kV的ESD冲击，其中AZ5A15-01F采用0201封装尺寸，其ESD耐受度更可高达15kV。

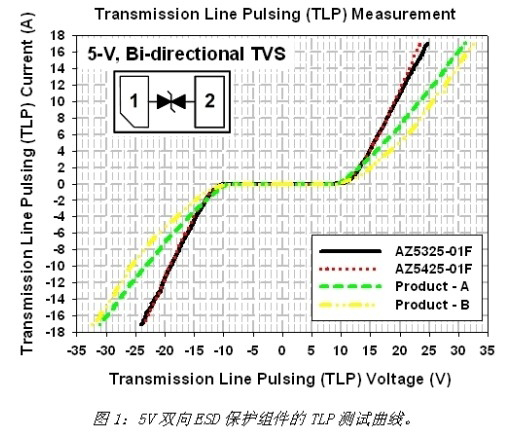

       在ESD箝制电压方面的表现，该系列ESD保护组件拥有最低的ESD箝制电压，可有效防止信号受到ESD冲击所干扰，使得系统有机会通过Class-A的IEC 61000-4-2系统级静电放电测试。利用传输线脉冲系统（TLP）测量具备低电容的5V双向ESD保护组件AZ5325/AZ5425-01F及5V单向ESD保护组件AZ5215-01F，其测试结果分别如图1及图2所示。观察TLP电流为17A（等效IEC 61000-4-2接触模式6kV测试）时的箝制电压，并与其它相同应用的产品进行比较，这两款产品均具有最低的箝制电压，其中AZ5215-01F箝制电压仅有11V，能提供系统产品在ESD测试时最佳的防护效果。

　　随着消费者对便携式电子产品的使用质量要求越来越高，ESD保护组件的箝制电压也需要设计得越来越低，晶焱科技将持续开发更先进的防护设计技术来满足这项需求。
