罗姆:无线LAN模块技术的推进
来源:华强电子网 作者:—— 时间:2013-01-11 14:44

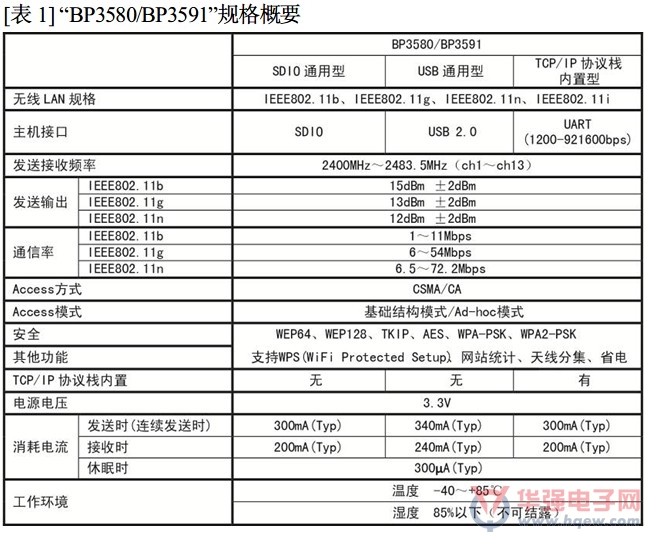

表1为“BP3580/BP3591”的规格概要。SDIO通用型和USB通用型设想用于TCP/IP协议栈搭载于主机微控制器侧的系统中。TCP/IP协议栈内置型设想用于RS-232C接口设备连接无线LAN的系统或主机微控制器侧没有搭载TCP/IP协议栈的系统中。罗姆为客户预备了SDIO通用型和USB通用型以及TCP/IP协议栈内置型的固件, “BP3580/BP3591”的硬件是共通的,通过改变下载的固件来选择型号。

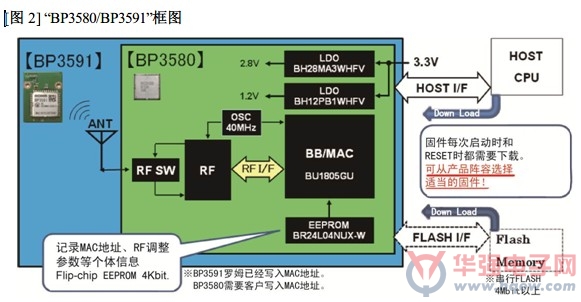

图2为“BP3580/BP3591”的框图。“BP3580”为表面贴装型,“BP3591”为天线内置型。另外,如前所述,在使用这些模块时,每次启动需要从HOST CPU或闪存下载固件进行使用。HOST CPU中没有储存固件的存储区时,模块具备闪存启动功能,只要通过外置的方式准备好闪存,接通电源的同时即可进行自动读取固件并运行的工作。
[图2] “BP3580/BP3591”框图

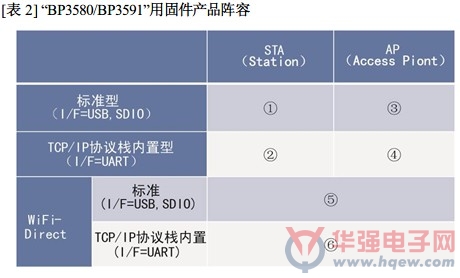

罗姆的固件产品阵容如表2所示,客户可根据用途自由选择固件。罗姆定位为“标准”的固件(接口为USB、SDIO)的STA(station)型①与AP(Access Point)型③、TCP/IP内置固件(接口为UART)的STA(station)型②与AP(Access Point)型④已经公布,而且,支持Wi-Fi Direct的标准固件⑤以及TCP/IP内置固件⑥的开发也在进行。

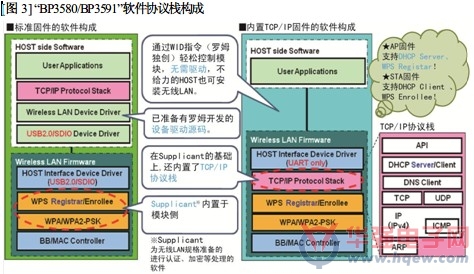

接下来使用图3的软件协议栈构成图对固件进行说明。左侧为采用标准固件①、③时的软件协议栈构成图,右侧为采用TCP/IP内置固件②、④时的软件协议栈构成图。上半部分为HOST side Software(需要客户准备的软件),下半部分为存储于无线模块侧的软件。
左侧标准固件的特征之一是,虚线圈围部分的处理WPS,WPA/WPA2等无线LAN认证与安全的软件(Supplicant)存储于无线模块侧。
因此,这些无需客户准备。另外,HOST侧需要Wireless LAN Device Driver模块,这对于客户来说是开发负担非常大的一部分,但罗姆预备了开发的Device Driver,可以向客户无偿提供OS Linux版驱动参考源代码。
关于右侧的TCP/IP内置固件,是在标准固件的Supplicant基础上将TCP/IP协议栈存储于无线模块侧的固件。而且,备有罗姆独家的WID指令,可从主机侧使用WID指令来命令、控制模块。也就是说,TCP/IP协议栈存储于模块侧并通过命令进行控制,使“无需驱动”即可安装无线LAN成为可能。
由于“无需驱动”,与以往的无线LAN相比,可大大缩短客户的开发期间。另外同时对HOST CPU的规格要求也较低,仅需8bit的CPU即可控制。
另外,STA固件安装了“DHCP Client”、”WPS Enrollee”功能,AP固件安装了“DHCP Server”、”WPS Registrar”功能。
[图3] “BP3580/BP3591”软件协议栈构成
TCP/IP协议栈内置型有两种模式。第一种是用RS-232C连接的终端之间插入“BP3580/BP3591”即可轻松实现无线连接的“终端模式”;第二种是通过在主机侧进行简单的Socket编程来实现更复杂的工作的“通讯模式”。

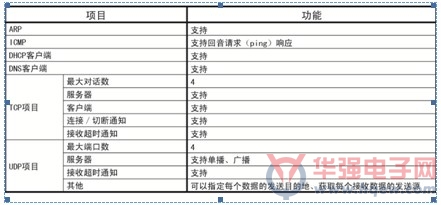

表3是TCP/IP协议栈部分的规格概要。例如,只要使用TCP端口将SMTP和POP3的协议安装在主机微控制器侧,即可实现收发信息功能。
[表3] TCP/IP协议栈部分的规格概要
今后:罗姆将积极推进无线LAN模块的发展
面向无线LAN模块的发展,罗姆以“使用简便(即使没有经验)”,“提供全力支持”为开发理念,不仅在当下,今后也会一如既往,不断完善全球的支持体制,充分利用自产IC的优势,随时推进新商品的开发,为用户呈现更全方位的技术体验。
