       凌力尔特公司 (Linear Technology Corporation) 推出高压负输出 DC/DC 控制器LTC3863，该控制器仅采用单个电感器就能从正的输入电压产生负电压。大多数低至中功率反相器都采用耦合电感器拓扑或变压器，但是变压器增大了电路尺寸和复杂性。LTC3863 的所有接口信号都是以地为基准的正信号，这进一步简化了设计。LTC3863 没有引脚连接至负电压，从而允许输出电压仅受到外部组件选择的限制。

        LTC3863 在 3.5V 至 60V 的输入电源电压范围内工作，用来抵御高压瞬态影响，以在汽车冷车发动时连续工作，并涵盖范围很宽的输入电源和电池化学组成。这款器件在输出处于突发模式 (Burst Mode?) 运行时，备用模式的静态电流为很低的 70μA，因此有助于延长电池供电型应用的运行时间。在电流的典型值为 3A 的情况下，该器件的输出电压可以在-0.4V 至-150V或更低的范围内设定，从而非常适用于 12V 至 24V 汽车、重型设备、工业控制、机器人以及电信应用。

        LTC3863 驱动一个外部 P 沟道MOSFET，以 50kHz 至 850kHz 的可选固定频率工作，也可同步至一个 75kHz 至 750kHz 的外部时钟。其电流模式架构提供非常容易的环路补偿、快速瞬态响应、逐周期过流保护和卓越的电压调节。输出电流检测通过测量检测电阻器两端的压降完成。其他特点包括可编程软启动或跟踪、过压保护、过流和短路保护、电源良好输出信号、以及针对相邻引脚开路和短路的 FMEA (失效模式与影响分析) 验证。

       LTC3863 采用 12 引脚耐热增强型 MSOP 和 3mm x 4mm QFN 封装。LTC3863E 和 LTC3863I 在-40°C 至 125°C的结温范围内工作。LTC3863H 保证工作在-40°C 至 150°C的工作结温范围。LTC3863MP 则保证工作在-55°C 至 150°C的工作结温范围。以千片批量的起始价为每片 2.06 美元。如需更多信息，请登录www、linear、com、cn/product/LTC3863。

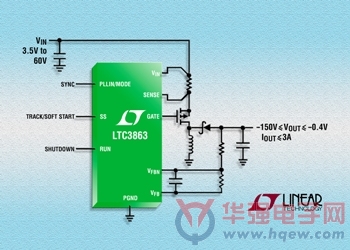

   照片说明：60V 低IQ负输出控制器

       性能概要：LTC3863

·         VIN范围为 3.5V 至 60V

·         宽 VOUT范围：-0.4V 至 -150V

·         仅需要一个电感器

·         在备用模式时很低的 70μA静态电流

·         轻负载时可选择以低纹波突发模式或脉冲跳跃模式工作

·         可选择 50kHz 至 850kHz 的固定工作频率

·         75kHz 至 750kHz 的 PLL 可同步工作频率

·         电流模式控制实现快速瞬态响应和非常容易的环路补偿

·         可调软启动或跟踪

·         输出过压和过流保护

·         电源良好输出信号

·         扩展和工业温度级版本：-40°C 至 125°C工作结温

·         汽车温度级版本：-40°C 至 150°C工作结温

·         军用温度级版本：-55°C 至 150°C工作结温
