CMMB移动电视测试解决方案
来源:华强电子网 作者:—— 时间:2013-04-12 10:22
2.系统优势
R&S SFU/SFE(SFE100)构成的测试系统具备如下的优势:
a. 测试系统紧凑,避免了不必要的损耗和干扰;
b. 测试功能相当完善,一到两台的独立设备即可实现几乎所有的CMMB功能测试;
c. 基于实时信号发生和实时信道模拟,最大可能地逼近现实应用,是最成熟的测试方案;
d. R&S SFU功能齐全、稳定性高,而且测试精度高;
e. 整个系统面向未来,升级新功能方便快捷,支持全球几乎所有广播电视标准。
3.经济型解决方案

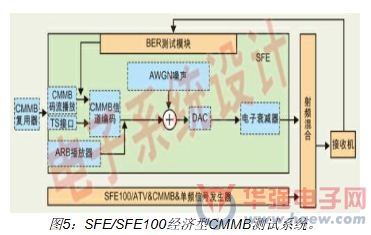

R&S公司的经济型CMMB测试系统如图5所示。
与CMMB高级测试系统相比,该系统最大的不同在于将广播电视测试系统SFU改换为广播电视测试仪SFE,利用SFE100实现同邻频干扰和单频干扰测试。
由于SFE具备的功能比SFU少,因此该测试方案能完成的主要测试任务较SFU少,主要包括:灵敏度测试;载波频率偏差测试;C/N测试;信道参数测试;同邻频干扰测试;单频干扰测试;BER测试。虽然该系统无法完成所有测试,但是可以完成一个CMMB接收机所应测试的主要指标,包括灵敏度、C/N和同邻频干扰等。
CMMB简要功能验证测试

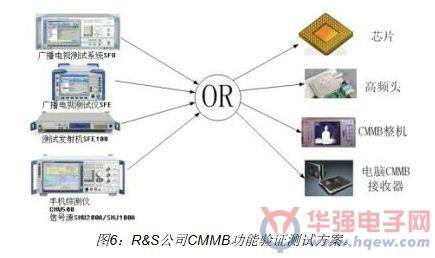

在一些简单的应用场合,只需要测试CMMB接收机能否收到一个正常的信号,解调解码输出图像和声音。这时只需要进行功能验证测试。对此R&S公司提供了最灵活的解决方案(图6)。
无论是广播电视测试系统SFU、广播电视测试仪SFE、测试发射机SFE100,还是手机综测仪CMW500和通用信号源SMU/SMJ系列,它们都可以产生CMMB信号,可以测试CMMB芯片、高频头、整机以及电脑用接收器等CMMB产品。
需要说明的是,SFU、SFE和SFE100既可以实时发生CMMB信号,也可以利用ARB播放器发生CMMB信号,并提供CMMB码流库。CMW500和SMU/SMJ系列产品,还具有基于ARB播放器的CMMB发生功能。手机厂商和研究单位可以充分利用现有的测试设备实现CMMB功能验证测试。
CMMB生产线测试
除了研发/质量认证和功能性测试之外,CMMB生产线的测试也是不容忽视的部分。CMMB终端在上市之前必须经过CMMB验证测试方可通过审核。CMMB终端生产企业可能会设置几个固定的CMMB功能测试台。针对这些测试平台,R&S公司提供了多种可供选择的测试方案。

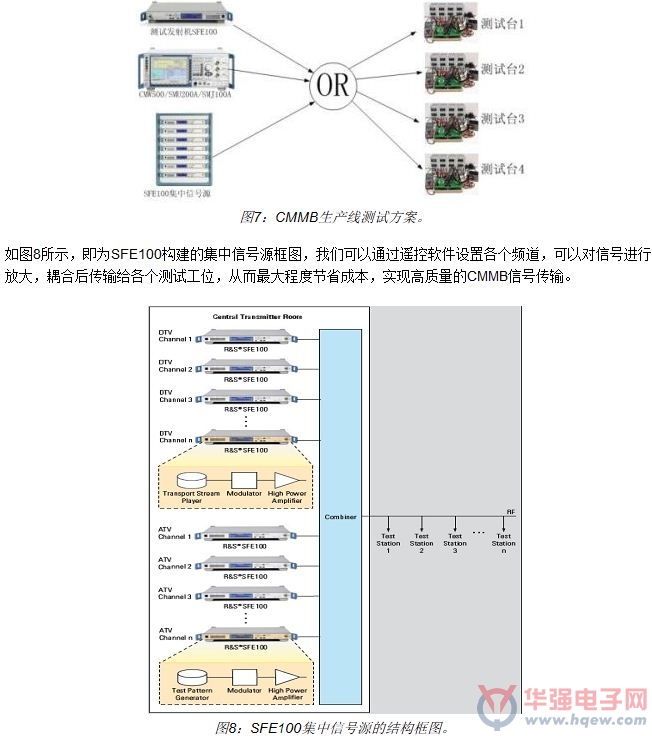

如图7所示,可以利用单独的测试发射机SFE100,或者利用CMW500、SMU/SMJ系列信号源来发生CMMB信号,也可以利用R&S公司推出的完整集中信号源来实现CMMB生产线测试信号。利用独立设备的测试方式比较多是用在小批量生产环节,而利用集中信号源的测试方式则是在大规模生产时需要考虑的。利用集中信号源可以构建一个完整的CMMB信号供给网络,为每个需要测试CMMB功能的测试平台提供所需的测试信号,而这一切可以通过R&S公司免费的控制软件遥控来实现。
本文小结
本文介绍了CMMB的基本测试参数和测试要求,并针对CMMB的具体应用提出了三大类型的CMMB测试需求。针对这三类主要的测试要求,本文还详细地介绍了R&S公司推出的测试方案。从芯片、器件到半成品和成品的每个阶段,R&S公司都推出了对应的测试方法和设备,满足不同层面的需求。
“助力广电行业发展”一直是R&S公司不懈努力的目标,相信R&S公司的CMMB测试方案顺应了CMMB行业发展的方向,除了满足CMMB测试的直接需求外,一定会带来巨大的附加值。
