凌力尔特推出二极管桥控制器 减少整流器发热和电压损失
来源:华强电子网 作者:—— 时间:2013-06-14 09:06

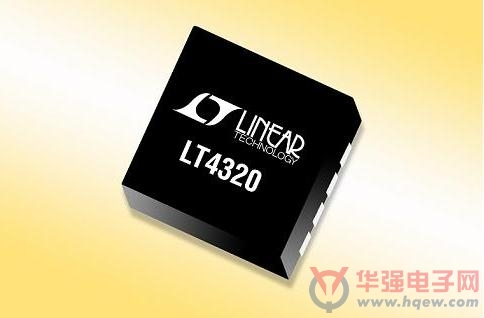

凌力尔特公司 (Linear Technology Corporation) 推出一款用于 9V 至 72V系统的理想二极管桥控制器 LT4320。其采用低损耗 N 沟道 MOSFET 替代了全波桥式整流器中的全部 4 个二极管,以显著地降低功率耗散并增加可用电压。由于电源效率的提升免除了笨重的散热器,因此缩减了电源尺寸。通过免除二极管桥中固有的两个二极管压降提供了额外的裕度,低电压应用将从中获益。与传统的替代方案相比,MOSFET 桥可实现具有高空间利用率和电源效率的整流器设计。控制器的工作频率范围为 DC 至 600Hz。

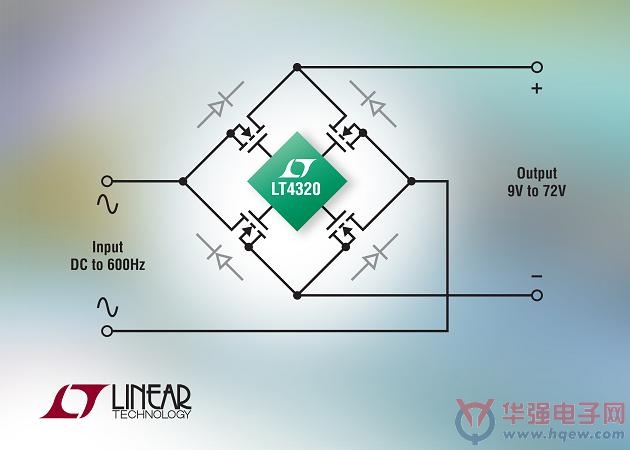

LT4320 开关控制电路平稳地接通两个适当的 MOSFET,同时将另外两个 MOSFET 保持在关断状态以防止反向电流。一个集成型充电泵负责为外部低导通电阻 N 沟道 MOSFET 提供栅极驱动,并不需要外部电容器。MOSFET 的选择在 1W 到几千瓦的功率级别范围内提供了最大的灵活性。
LT4320 提供了两种选项:LT4320 设计用于 DC 至 60Hz 电压整流,而 LT4320-1 则专为 DC 至 600Hz 电压整流而设计。LT4320 规格在 -40oC 至 85oC 的工业温度范围,其可提供紧凑型 8 引脚 3mm x 3mm DFN 封装,以及具有增大的高电压引脚间距的 12 引脚 MSOP 封装。
性能概要:LT4320
· 二极管桥整流器的低损耗替代方案
· 控制 N 沟道 MOSFET
· 最大限度地提高了电源效率
· 消除了热设计问题
· 最大限度地增加了可用电压
· 9V 至 72V 工作电压范围
· DC 至 600Hz 工作频率范围
· 1.5mA 静态电流
· -40°C 至 +85°C 保证温度范围
· 8 引脚 3mm x 3mm DFN 封装和 12 引脚 MSOP 封装
