Littelfuse推出瞬态抑制二极管阵列保护器件

Littelfuse推出瞬态抑制二极管阵列保护器件

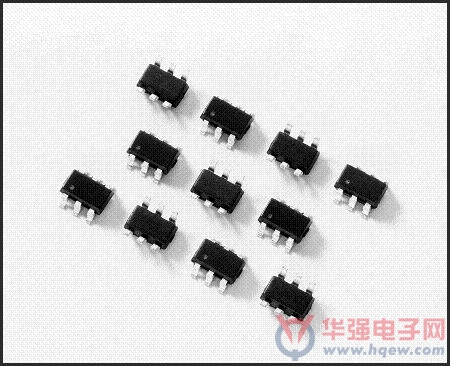

       Littelfuse公司现已推出SP3051-04HTG瞬态电压抑制（TVS）二极管阵列（SPA? 二极管），此产品是该公司瞬态抑制二极管阵列产品中雷击浪涌保护器件的最新成员。 该产品将低电容轨到轨二极管和附加的齐纳二极管组合在一起，保护每根输入/输出引脚不受ESD和雷击导致的浪涌现象的危害。 这款功能强大的器件可安全地吸收20A的电流（tP=8/20μs），且性能不会下降，并可提供最小±30kV的ESD保护。 此外，低负载电容使其成为保护1Gb以太网数据线等高速信号引脚的理想选择。

       SP3051-04HTG 与其他厂商的类似器件相比，具有多种优势。 例如，由于动态电阻（0.3Ω）低于同类竞争器件，SP3051-04HTG可提供极低的箝位电压（仅为10.5V，其他设备高达16.6V）。 该产品的接触放电ESD触点额定电压（达30kV，类似器件仅为8kV至20kV）也远远高于其他供应商的类似器件。

       SP3051-04HTG瞬态抑制二极管阵列的典型应用包括为10/100/1000以太网（PHY端）、T1/E1/T3/E3（PHY端）、USB 2.0和火线端口提供保护。  这些端口常见于多种设备上，例如交换器、网关、微微/毫微微蜂窝、液晶/等离子电视、机顶盒、笔记本/超极本、诊断/医疗设备以及监视器/平板显示器。           “随着集成电路工艺尺寸的不断缩小，以太网收发信机以及其他高速总线越来越容易受到雷击感应电压瞬变或ESD的损害，因此需要有像SP3051-04HTG这样强大的低箝位电压、低电容器件来提供保护。”瞬态抑制二极管阵列产品系列总监Chad Marak表示。“以太网和IP通信的不断普及使得本产品成为电信/数据通信、计算、工业、消费产品、医疗等越来越多的细分市场理想的电路保护解决方案。

SP3051-04HTG瞬态抑制二极管阵列具有以下主要功能和优点：

功能与特色

? 极低的动态电阻（RDYN），仅为0.3Ω

? 每个输入/输出端与地面之间极低的电容（0伏直流偏压为3.8pF，VCC=5伏时为1.7pF，VI/O=2.5伏）

? 强大的浪涌保护：雷击，IEC61000-4-5，20A（8/20μs）；峰值脉冲功率，400W（8/20μs）

? 增强的ESD保护能力：IEC61000-4-2，±30kV（触点），±30kV（空气）

特色

? 与竞争产品相比，箝位电压最多可降低35%；能够更好地保护现代集成电路免受IEC61000-4-5等行业定义的瞬态电压的危害。

? 电容最多可比市场上类似的解决方案低15%；通过将1Gb以太网长距离安装（例如100米）情况下的数据丢失降至最低，保持信号的完整性。

? 高功率和浪涌处理能力可提供比行业标准更高的电气威胁和电缆放电（CDE）设计余量

? 增强的ESD保护性能远超IEC61000-4-2标准的最高等级（±8kV），在最大程度上确保现场终端产品的可靠性
