罗姆推出24种AC/DC转换器用电源IC产品
来源:华强电子网 作者:—— 时间:2013-07-12 09:20

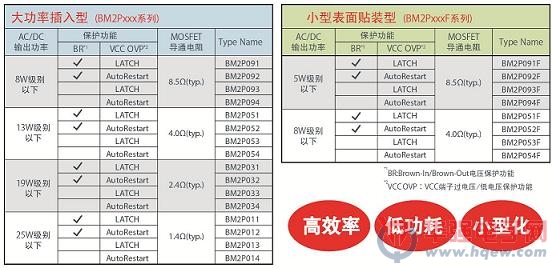

罗姆开发出构成AC适配器和各种家电的一次电源的AC/DC转换器用电源IC“BM2Pxxx/BM2PxxxF系列”。
新系列产品有24种,采用了罗姆自产的低导通电阻超级结MOSFET,并优化了电路,因此达到了业界顶级的效率与低噪音。另外,还拥有表面贴装型SOP8封装产品,非常有助于设备的小型化。今后,罗姆将继续扩充产品群,使白色家电和TV的待机电源、显示器的适配器等各种家电产品实现更高的效率。
前期工序的生产基地为ROHM Hamamatsu Co., Ltd.(日本滨松市),后期工序为ROHM Electronics Philippines, Inc.(菲律宾),所有工序都在罗姆内部完成。该系列产品预计于2013年7月份开始出售样品(样品价格:100日元~300日元),从9月份开始实施量产。
AC/DC转换器是组成电气电子设备的一次电源的元器件,市场需要的是更加节能、更加节省空间、更加方便使用的产品。AC/DC转换器用电源IC一般作为电源整体要满足国际标准能源之星(Energy Star)的规定,对于包括待机时的高效化要求极高。另外,零部件个数较多而安装面积有限,因此存在设计复杂、设计周期长的课题。
罗姆针对该市场,充分利用LDO和DC/DC转换器等领域多年积累的电源技术以及分立晶体管的模拟电源技术,开发出25W以下的AC适配器、家电、办公设备用的、满足小型高效需求的“BM2Pxxx/BM2PxxxF系列”产品。
<特点>
更加高效,有助于设备更加节能

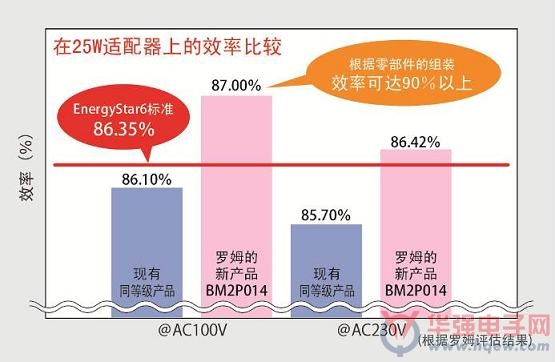

为了提高效率,采用了罗姆自产的高效超级结MOSFET;为了最大限度发挥出内置MOSFET的性能,彻底优化了驱动电路。效率符合Energy Star 6.0要求的86.35%,用于AC100V、25W的适配器时,与一般产品相比,仅仅替换IC本身就能实现87%以上的效率。通过进一步优化外围部件,效率还可改善到90%以上。
改善效率,大大降低待机功耗

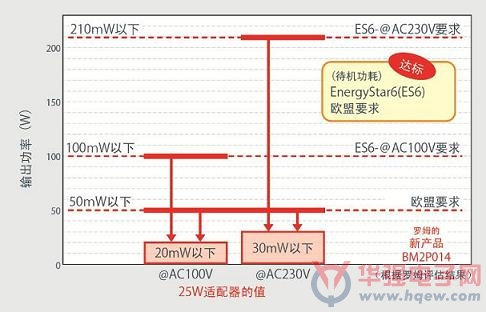

此次内置的超级结MOSFET耐压达650V,是实现了低导通电阻(SOP-8也仅4.0Ω)、低栅极电荷(Qg)及高速开关的功率MOSFET。待机功耗远远低于国际标准Energy Star 6.0要求的100mW以下,用于25W的适配器时,AC100V时仅为20mW以下,AC230V时仅为30mW以下。通过优化外围部件,有望进一步降低功耗。
采用罗姆自产的超级结MOSFET,实现小型封装

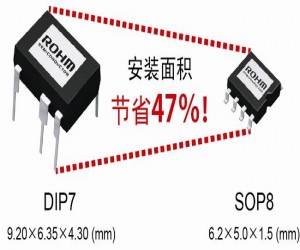

AC/DC一般多采用平面型MOSFET,因散热问题而较难实现小型化。此次,罗姆采用了自产的超级结MOSFET。通过内置多种保护功能减少了外置部件数量。8W级别以下的产品,除了标准的DIP7封装,又新增了可表面贴装的SOP-8封装产品。采用SOP-8封装(6.2mm×5.0mm×1.5mm)产品,安装面积可节省47%,不仅能使配套产品更加小巧,而且设计和基板布局也更加简单。
