罗姆开发出最小级别带非球面透镜的面贴装LED
来源:华强电子网 作者:—— 时间:2013-07-12 14:07

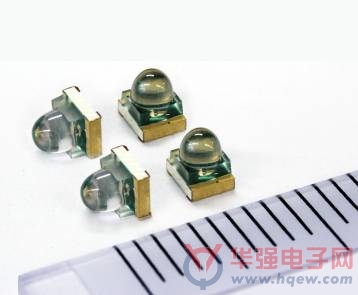

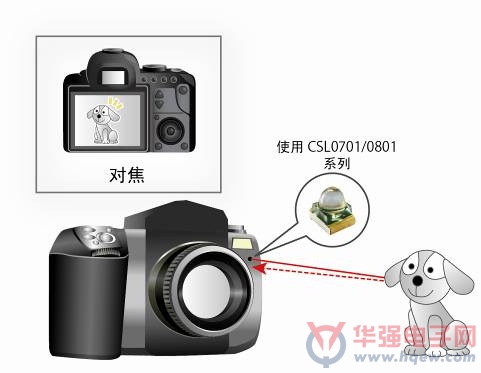

日本知名半导体制造商罗姆(总部位于日本京都市)开发出带透镜的面贴装小型、高输出LED“CSL0701/0801系列”产品,是用于数码相机或带摄像功能的手机等的自动对焦辅助光源的最佳产品。
通过罗姆特有的元器件加工技术和光学设计,实现了业界最小级别的2924尺寸(2.9×2.4mm),与以往产品相比安装面积减少65%,高度降低30%,更加轻薄。
近年来,数码相机及部分带摄像功能的手机正朝着小型化、高性能化方向迅速发展,因此,对所使用的电子零部件的小型化、轻薄化要求也越来越高。另外,随着这些设备的多功能化发展,电流越发增加,因此,对更低功耗产品的需求也日益高涨。
另一方面,为了准确测量焦点,自动对焦辅助光用的透镜LED需要发出充分的光量给被摄物,因此,一般会采用半球透镜,这就很难实现小型、轻薄化。
自从罗姆于业界第一家开发出可自动回流焊的自动对焦辅助光用侧视型LED以来,相关产品日益小型化、高性能化,并一直拥有引以为豪的高市场占有率。
此次开发的LED,采用了更小型的发光元件以及CAE(Computer Aided Engineering)技术光学设计,并且,利用罗姆独家的模具技术采用了非球面透镜,从而实现了非球面透镜的面贴装LED产品中的业界最小级别2924尺寸(2.9×2.4mm)。与以往产品相比,安装面积减少了65%,高度降低了30%,更加轻薄。
另外,由于改善了散热特性,体积虽小却可实现高输出功率。按照与以往产品同等亮度进行设计时,还可实现更低耗电量。
不仅如此,为了使远方的对象物准确受光,在设计上将光轴偏差控制在±3°,封装也同时具备顶视型和侧视型两种形式,使客户的设计自由度更高。
