理想二极管和热插拔控制器实现电源冗余并隔离故障

理想二极管和热插拔控制器实现电源冗余并隔离故障

理想二极管控制

       LTC4225 和 LTC4228 用一个内部栅极驱动放大器监视 IN 和 OUT 引脚 (就 LTC4227 而言是 IN 和 SENSE+ 引脚) 之间的电压，起到了理想二极管的作用，该放大器驱动 DGATE 引脚。当这个放大器检测到大的正向压降 (图 2) 时，就快速拉高 DGATE 引脚，以接通 MOSFET，实现理想二极管控制。

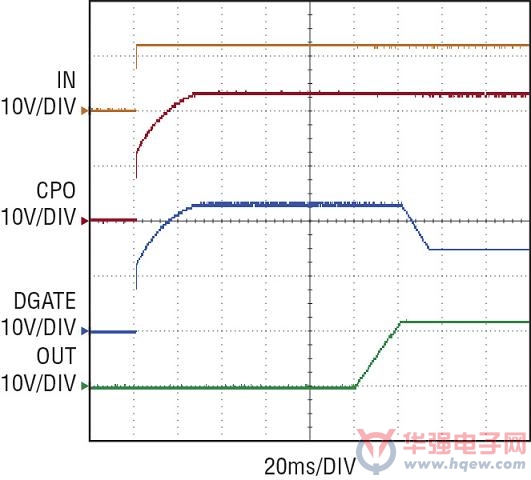

图 2：当 IN 电源接通时，拉高理想二极管控制器 CPO 和 DGATE 引脚

       CPO 和 IN 引脚之间连接的外部电容器提供理想二极管 MOSFET 快速接通所需的电荷。在器件加电时，内部充电泵给这个电容器充电。DGATE 引脚提供来自 CPO 引脚的电流，并将电流吸收到 IN 和 GND 引脚中。栅极驱动放大器控制 DGATE 引脚，以跟随检测电阻器和两个外部 N 沟道 MOSFET 上的正向压降，直至 25mV。

       如果负载电流引起超过 25mV 的压降，那么栅极电压就上升，以加强用于实现理想二极管控制的 MOSFET。在 MOSFET 导通时，如果输入电源短路，那么会有很大的反向电流开始从负载流向输入。故障一出现，栅极驱动放大器就会检测到故障情况，并拉低 DGATE， 以断开理想二极管 MOSFET。
