双理想二极管和单热插拔控制器

       图 7 显示了 LTC4227 的应用，其中检测电阻器放置在并联连接的双电源理想二极管 MOSFET 之后，检测电阻器之后是单个热插拔 MOSFET。图中，在故障超时之前，LTC4227 以 1x 电流限制调节过载输出，而不像 LTC4225 二极管“或”应用那样是以 2x 电流限制。因此，在过载情况下，功耗降低了。

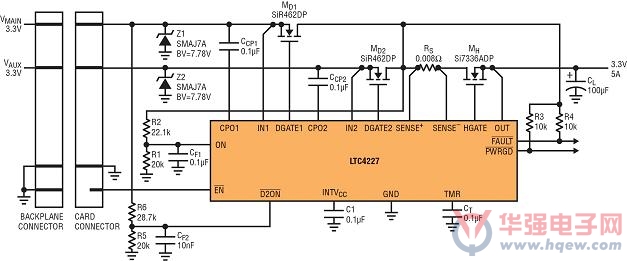

图 7：用 LTC4227 实现具备热插拔控制和存在板卡的二极管“或”应用

BACKPLANE CONNECTOR：背板连接器

CARD CONNECTOR：板卡连接器

       LTC4227 还具有 /D2ON 引脚，这允许非常容易地确定 IN1 电源的优先级。例如，图 8 显示了一个简单的电阻分压器，该分压器将 IN1 连接到 /D2ON 引脚，这样 IN1 电源一直都是优先的，直至 IN1 降至低于 2.8V 为止，这时，MD2 接通，二极管“或”输出从 IN1 端的主 3.3V 电源切换到 IN2 端的辅助 3.3V 电源。

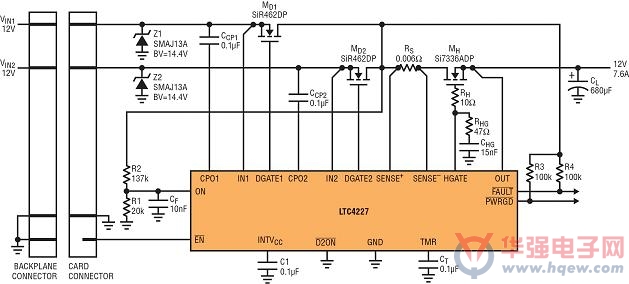

图 8：通过 LTC4227 的 D2ON，插入式板卡的 IN1 电源控制 IN2 电源的接通

BACKPLANE CONNECTOR：背板连接器

CARD CONNECTOR：板卡连接器
