理想二极管和热插拔控制器实现电源冗余并隔离故障

理想二极管和热插拔控制器实现电源冗余并隔离故障

在输入发生故障时，更快地恢复输出

       在图 4 所示的 LTC4225 μTCA 应用中，如果一个输入电源出现故障，短暂接地，而另一个电源不可用，那么 HGATE 就被拉低，以随着 IN 电源降至低于欠压闭锁门限，而断开热插拔 MOSFET。当输入电源恢复时，允许 HGATE 启动以接通 MOSFET。因为给 HGATE 和已耗尽的输出电容充电需要花一点时间，所以在此期间也许会出现输出电压欠压情况。

       在这种情况下，LTC4228 能更快地恢复以保持输出电压不变，所以比 LTC4225 有优势。如图 9 所示，检测电阻器放置在理想二极管和热插拔 MOSFET 之间，从而允许在输入电源出现故障时，靠输出负载电容暂时保持 SENSE+ 引脚电压不变。这可防止 SENSE+ 电压进入欠压闭锁状态，并防止断开热插拔 MOSFET。输入电源在恢复的同时，给已耗尽的负载电容充电，并即时给下游负载供电，因为热插拔 MOSFET 仍然处于接通状态。

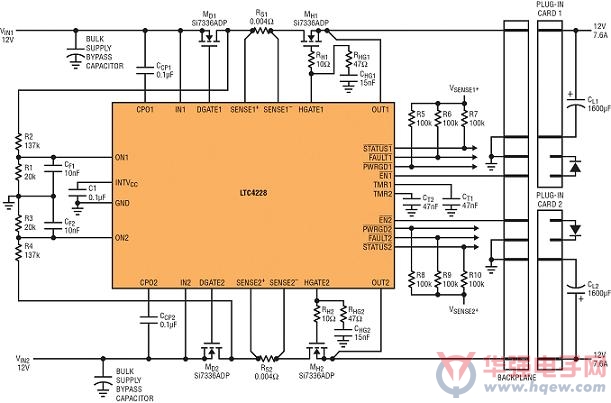

图 9：用 LTC4228 实现为两个μTCA 插槽提供 12V 电源的μTCA 应用

BULK SUPPLY BYPASS CAPACITOR：降压模式电源旁路电容器

PLUG-IN CARD 1：插入式板卡 1

BACKPLANE：背板

结论

       LTC4225、LTC4227 和 LTC4228 通过控制外部 N 沟道 MOSFET，为两个电源轨实现了理想二极管和热插拔功能。这些器件提供快速反向断开、平滑电源切换、有源电流限制以及状态和故障报告功能。这些器件具有严格的 5% 电路断路器门限准确度和快速响应电流限制，可保护电源免受过流故障影响。LTC4228 能从输入电压欠压状态快速恢复，因此在面临此类事件时，可保持输出电压不变。
