Maxim Integrated推出超高效率60V、2.5A DC-DC稳压器
来源:华强电子网 作者:—— 时间:2013-09-25 09:15
Maxim Integrated推出同步整流DC-DC降压转换器MAX17503,能够在较宽的工业电压范围内提供更高效率。MAX17503内置两个MOSFET开关,无需使用外部肖特基二极管,与其它工业应用高压DC-DC转换器相比,热耗降低50%,具有更高效率。器件输入电压范围为4.5V至60V,输出电流可达2.5A。MAX17503可节省50%的占用空间,元件数量减少75%。
工业设备通过摆脱散热器或风扇而日趋小型化,此外系统设计人员也在不断争取足够的设计裕量,以应对输入瞬态电压,满足安全标准的要求。MAX17503具有超宽输入电压范围,可显著降低热耗、提高可靠性。在负载变化范围较大的应用中,设计人员可以通过脉冲频率调制(PFM)提高轻载下的效率。MAX17503专为工业控制和自动化应用设计,理想用于工业过程控制、电机控制、电网及楼宇自动化应用中的可编程逻辑控制器(PLC)、过程变量变送器(PVT)、数控机床(CNC)和分布式I/O模块。
主要优势
· 高效率:与主流的非同步方案相比,热耗降低50%
· 高可靠设计:工作在高达60V输入电压,确保设计能够承受恶劣的工业环境,无需外部保护电路
· 设计便捷:内部补偿电路支持整个输出电压范围和200kHz至2.2MHz开关频率
· 更低的方案成本和更小尺寸:外部元件数量减少75%,成本更低;集成MOSFET和更少的外部元件,使方案尺寸降低50%以上
业界评价
· Maxim Integrated业务总监Anil Telikepalli表示:“在单芯片开关稳压器内实现高压、大电流条件下的同步整流需要先进的工艺技术和创新的IC设计。作为首家在高压应用中实现同步整流的公司,Maxim能够提供无与伦比的高效率和小尺寸优势,令我们的工业客户在竞争中脱颖而出”。
供货信息
· 采用20引脚、4mm x 4mm TQFN封装
· 工作温度范围为-40°C至+125°C

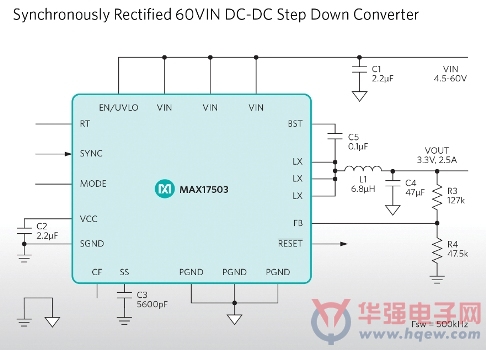

MAX17503是公司高压buck调节器系列的最新产品,该系列还包括MAX15062、MAX17501和MAX17502。如需MAX17503终端应用和MAX17503方框图的高分辨率图片,请查阅邮件附件。EE-Sim在线仿真工具将于 11月推出。
