凌力尔特推出多节电池的电池电量测量芯片 LTC2943

凌力尔特推出多节电池的电池电量测量芯片 LTC2943

         凌力尔特公司 (Linear Technology Corporation) 推出多节电池的电池电量测量芯片 LTC2943，该器件可直接测量 3.6V 至 20V 电池组。与多节电池电压的连接绝对不需要在电源和测量引脚上布设电平移位电路，因而可最大限度地降低总电流消耗并保持测量准确度。LTC2943 是一款真正的高电压电池电量测量芯片，可实现 1% 以内的电荷、电压、电流和温度测量准确度，而这些都是用于准确评估电池电荷状态 (SoC) 所需的全部基本参数。

        LTC2943 非常适合于多节电池应用，包括专业电动工具和便携式医疗设备。测量电池电流是通过监视一个外部高压侧检测电阻器两端的电压并对该信息进行积分运算 以推断电荷量。一个双向模拟积分器可适应任一种电流极性 (电池充电或放电)，而且一个可编程预定标器能顾及众多的电池容量。电荷、电压、电流和温度信息通过一个 I2C/SMBus 兼容型两线式接口传送至主机系统，此接口还用于配置电池电量测量芯片。主机能够设置针对所有测量参数的高门限和低门限，倘若某个门限被超过，则将采用 SMBus 报警协议或通过设定一个寄存器标记来发出报警信号。

         LTC2943 有商用和工业温度版本，分别支持 0°C 至 70°C 和 -40°C 至 85°C 的工作温度范围。LTC2943 采用符合 RoHS 要求的小型 8 引脚 3mm x 3mm DFN 封装，已开始供货。千片批购价为每片 2.35 美元。

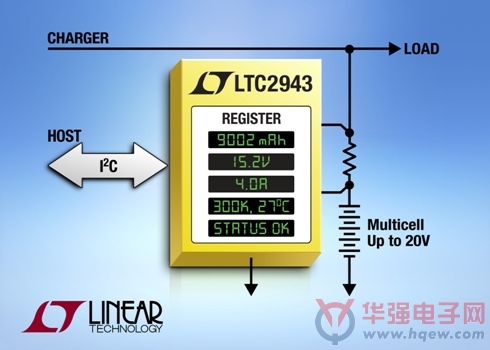

        照片说明：适用于多节电池系统的 20V 电池电量测量芯片

        性能概要：LTC2943

·         可测量累积的电池充电和放电电量

·         3.6V 至 20V 工作电压范围适用于多节电池应用

·         14 位 ADC 测量电压、电流和温度

·         1% 充电、电流和电压准确度

·         ±50mV 检测电压范围

·         高压侧检测

·         I2C / SMBus 接口

·         可配置报警输出 / 充电完成输入

·         静态电流 <120μA

·         小型 8 引脚 3mm x 3mm DFN 封装
