ADI全隔离式锂离子电池组监控保护方案

ADI全隔离式锂离子电池组监控保护方案

       锂离子电池是电动车动力的主要来源，随着锂电池的广泛使用，刺激了人们对更安全、更高性能电池监控保护系统的需求。ADI全隔离式锂离子电池组监控保护方案，不仅能确保使用者的安全，改善电池性能并延长续航时间，还可减少功耗和系统空间。

       随着面向高压能源、工业和汽车领域的能源储存应用如风力发电、光伏电池和混合动力汽车的发展，锂电池的应用日益普遍，进而刺激了对更安全、更高性能电池监控和保护系统的需求。

ADI全隔离式锂离子电池组监控保护方案特点：

1、锂离子电池组包含大量的电池单元，必须正确监控才能提高电池效率，延长电池寿命确保安全性。方案中的 6 通道 AD7280A 器件充当主监控器，向系统演示平台评估板提供精确的电压测量数据，而 6 通道 AD8280 器件充当副监控器和保护系统。

2、AD8280 是一款用于锂离子电池组的纯硬联机安全监控器，配合 AD7280A 使用时，可提供具有可调阈值检测和共享或单独报警输出的低成本、冗余、备用电池监控器。它具有自测功能，因此适合混合动力电动汽车等高可靠性应用或者不间断电源等高压工业应用。AD7280A 和 AD8280 均从监控的电池单元获得电源。

3、ADuM5404集成一个DC-DC转换器，用于向ADuM1201和ADuM1401隔离器的高压端供电，以及向AD7280ASPI接口提供VDRIVE电源。这些4信道、磁性隔离电路是安全、可靠、易用的光耦合器替代解决方案。

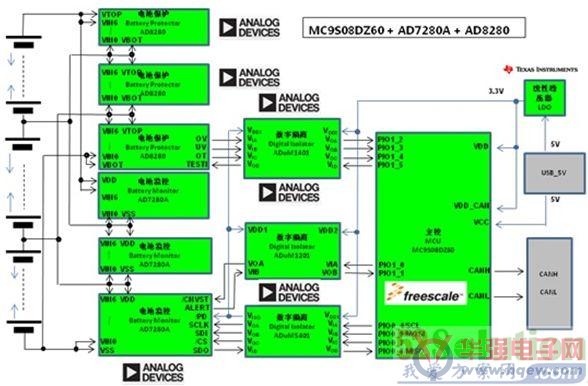

方案框图：

芯片介绍：

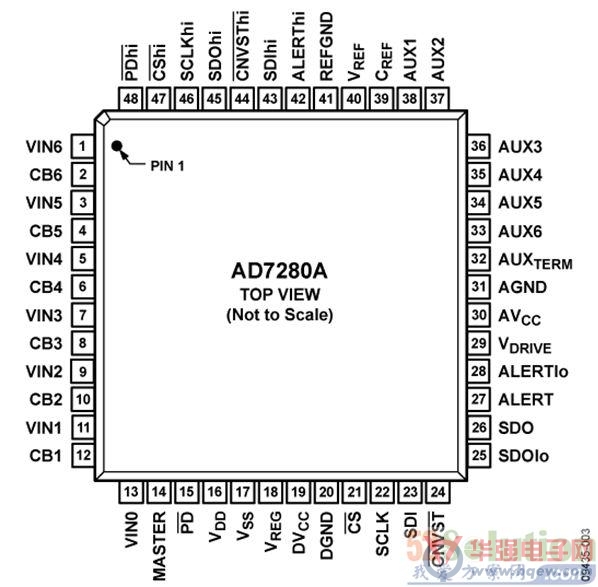

ADI AD7280A 简介：

AD7280A内置对混合动力电动汽车、电池备用应用和电动工具所用叠层锂离子电池进行通用监控所需的全部功能。该器件具有多路复用电池电压和辅助ADC测量通道，可用于最多6个电池的电池管理。同时提供±3 ppm内部基准电压，使电池电压精度可达±1.6 mV。ADC分辨率为12位，转换48个单元只需7 μs时间。

AD7280A特点：

1、12位ADC，转换时间：1 μs/通道

2、6个模拟输入通道，6个辅助ADC输入

3、共模范围：0.5 V至27.5 V

4、电池电压精度：±1.6 mV

5、电池平衡接口、片内稳压器、菊花链接口

6、内部基准电压源：±3 ppm/°C

7、关断电流：1.8 μA

8、高输入阻抗、内置提醒功能的串行接口

ADI AD8280 简介：

AD8280是一款用于锂离子电池组的纯硬件安全监控器，有多个输入可用来监控6个电池的输入电压以及2个温度传感器（NTC或PTC热敏电阻）。多个AD8280器件可以通过菊花链方式连接起来，以监控远远多于6个电池的电池组，而无需使用大量隔离器。输出可以配置为独立或共用报警状态。

AD8280特点：

电压范围：6.0 V – 30 V

多路输入可监控 3 - 6 路电池电压和 2 个温度

可调监控阀值：过压、欠压、过温

报警选项：单独或者共享报警

AD8280锂电池安全监控器的封装为48引脚的 LQFP（超薄方形封装），现可提供样片，千片订量报价为3.49美元/片。
