实现小型放大器驱动200 mW负载的途径

实现小型放大器驱动200 mW负载的途径

　　瞬态测量结果

　　电路的阶跃响应是评估环路稳定性的简便方法。 图7显示高电阻电桥在容性负载范围内的阶跃响应测量值;图8显示低电阻电桥在同样条件下的测量值。 由于反馈网络的极点-零点二联效应 ，该电路的阶跃响应具有过冲特性。 该二联响应存在于基波中，因为电路反馈系数从低频时的单位增益下降至高频时的0.13。 由于零点相较极点而言处于更高的频率，阶跃响应将始终过冲，哪怕相位裕量远大于适当值。 此外，二联效应在电路中具有最大的时间常数，因此趋向于对建立时间产生主要影响。 当采用高阻性负载以及1 nF容性负载时，电路具有最差情况下的稳定性以及输出级振铃。

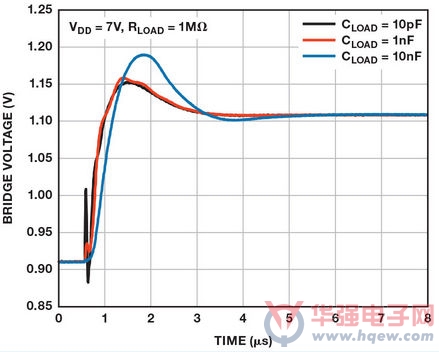

图7. 无负载阶跃响应

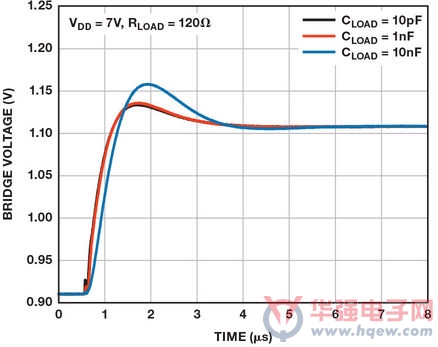

图8. 有负载阶跃响应

　　结论

　　本文所示之负载驱动器电路可为低至120 Ω的阻性负载施加5 V电压，而总误差不超过1 mV，并且能稳定驱动高达10 nF总电容。 电路符合其额定性能，并能以7 V至15 V的宽范围电源供电，功耗接近400 mW。 通过以±7 V电源为放大器供电，该基本电路便可扩展驱动正负载和负负载。 全部性能通过一个3 mm × 3 mm小型放大器以及四个无源元件即可实现。
