　　直方图与FFT性能

　　图3中的直方图以及图4中的FFT曲线显示该电路的精密性能，采用5 V外部基准电压源。使用EVAL-AD7960FMCZ评估板获取数据，使用Audio Precision SYS-2702作为信号源。

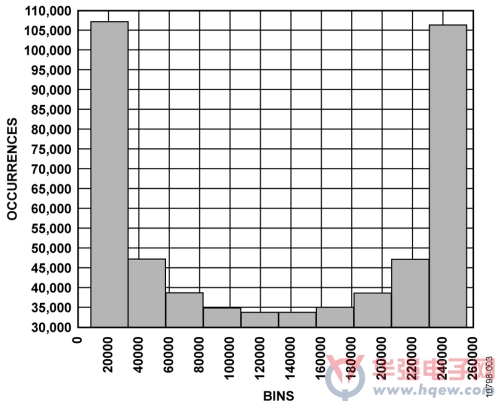

图3. 典型直方图(5 V基准电压源)

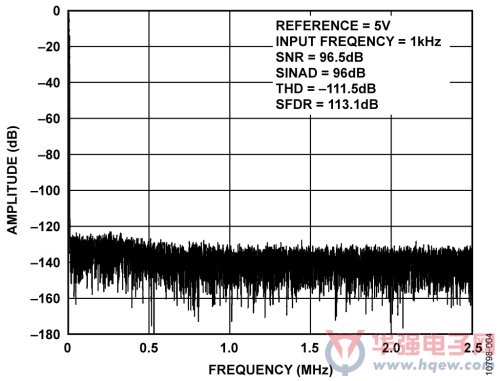

图4. 1 kHz、-0.5 dBFS输入音FFT(5 V基准电压源)

　　常见变化

　　AD7961是一款16位、5 MSPS PulSAR 差分ADC，与AD7960 PulSAR 系列引脚兼容，因此如果只要求具有16位性能时，可代替图1电路中的AD7960使用。AD7960系列支持4.096 V或5 V外部基准电压源。EVAL-AD7960FMCZ板允许通过跳线选择ADR4540 (4.096 V)或ADR4550 (5 V)。

　　连接基准电压源的各种选项可通过AD7960的EN[0:3]使能引脚控制，如AD7960数据手册中所述。若需0 V至5 V输入范围，则ADR4550基准电压源可与AD8031基准电压源缓冲器一同使用。可以通过将AD7960的使能引脚设为EN[0:3] = ‘X001’ or ‘X101’实现。

　　如果需要，ADA4897-1和AD8031单通道运算放大器可用它们的双通道版本(分别为ADA4897-2和AD8032)来替代。

　　如需获得最佳的噪声和失真性能，则必要时可在电路中使用具有单位增益稳定、超低失真、1 nV√Hz电压噪声的运算放大器ADA4899-1 (15 mA)代替ADA4897-1。

　　电路评估与测试

　　我们开发了EVAL-AD7960FMCZ评估板来评估和测试AD7960 ADC。为了测试图1中的电路，使用两个ADA4897-1运算放大器驱动AD7960。

　　EVAL-AD7960FMCZ用户手册UG-490提供详细的原理图和用户指南。该文档描述如何运行本电路笔记中涉及的AC/DC测试。

　　请注意，用户可采用外部双电源，选择性为EVAL-AD7960FMCZ板上的输入放大器提供+7 V和-2.5 V电源。

　　测试设置的功能框图如图5所示，而评估板的照片如图6所示。

　　设备要求

　　为测试该电路，需要如下设备：

　　● EVAL-AD7960FMCZ评估板和软件

　　● 系统演示平台(EVAL-SDP-CH1Z)板

　　● 一个低失真信号发生器，如Agilent 81150A或Audio Precision SYS2702

　　● 带USB 2.0端口的PC，运行Windows XP、Windows Vista或Windows 7(32位或64位)

　　● 12 V直流壁式电源适配器(包括在EVAL-SDP-CH1Z板中)

　　● USB接口电缆(1)和SMA电缆(1)

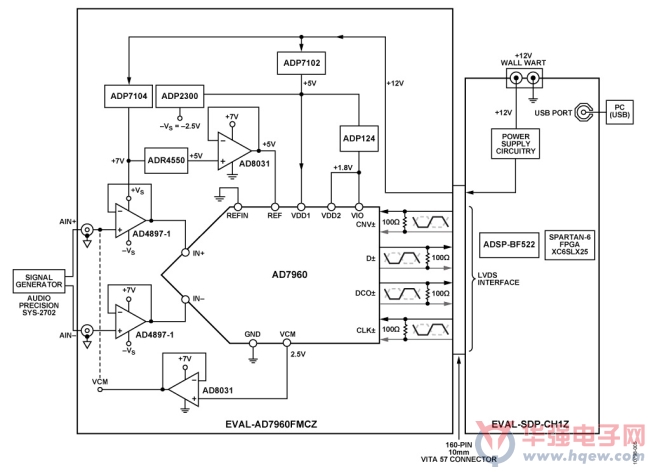

图5. 测试设置功能框图

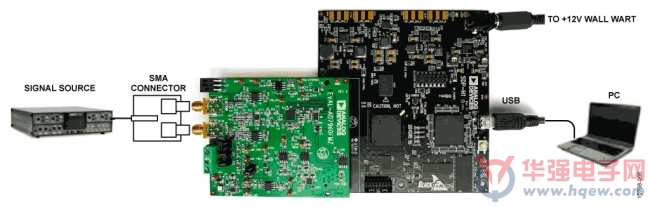

图6. EVAL-AD7960FMCZ板连接EVAL-SDP-CH1Z板
