　　1.2 射频芯片PN532硬件电路设计

　　PN532是NXP公司推出的一个高度集成的非接触式读写芯片，它包含80C51微控制器内核，集成了13.56 MHz下的各种主动/被动式非接触通信方法和协议。支持ISO14443A/14443B协议。工作距离超过75 mm。接收来自天线的信号并对该数据按照ISO14443规定的帧格式处理数据。

　　PN532支持三种通信方式：SPI、I2C、HUS。由于我们采用SPI方式与主控芯片STM32进行通信，所以I0和I1分别设置为0和1。

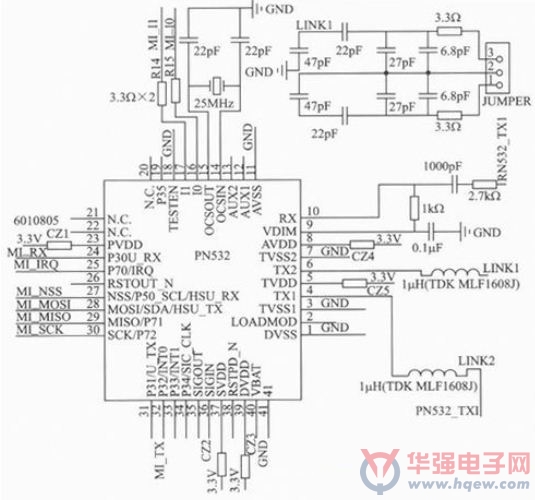

　　PN532外围电路结构如图3所示。

图3 PN532外围电路结构

　　1.3 以太网控制器ENC28J60硬件设计

　　主控芯片ENC28J60是带有行业标准串行外设接口(Serial Peripheral Interface，SPI)的独立以太网控制器。它可作为任何配备有SPI的控制器的以太网接口。ENC28J60符合IEEE802.3的全部规范，采用了一系列包过滤机制以对传入数据包进行限制。它还提供了一个内部DMA模块，以实现快速数据吞吐和硬件支持的IP校验和计算。与主控制器的通信通过两个中断引脚和SPI实现，数据传输速率高达10 Mb/s。

　　两个专用的引脚用于连接LED，进行网络活动状态指示。

　　应当注意的是，当从ENC28J60读取多个数据时，即使不需要主控芯片STM32输出的数据，每读取一个数据前也要向SPI发送缓冲器写一个数据用来启动SPI的接口时钟。

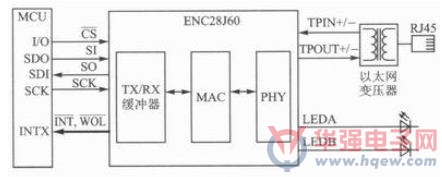

　　ENC28J60典型应用电路如图4所示。

图4 ENC28J60典型应用电路

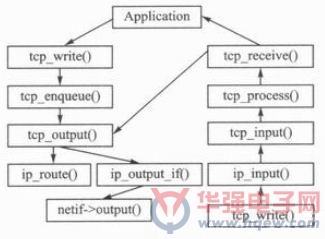

图5 TCP处理框图
