大联大世平集团推出基于 NXP、Toshiba的直流无刷电机驱动微处理器解决方案
来源:华强电子网 作者:------- 时间:2014-10-22 13:20
2014年10月21日,致力于亚太地区市场的领先电子元器件分销商—大联大控股宣布,其旗下世平推出基于NXP LPC1500 和Toshiba TMPM375的直流无刷电机驱动微处理器解决方案。

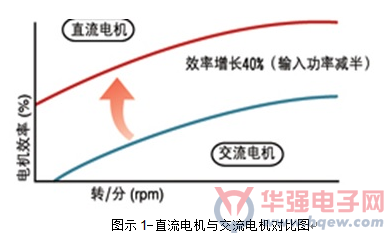

节能减排的议题在全球各国不断受到重视,美国 EPRI指出,全球电机所耗费的金额一年高达 950 亿美金,占所有电力 51%。无论是工业、家庭还是商业用电,电机消耗的能源都占有很高比例。如果改善电机系统的输出、输入功率比,就可以提高用电效率。而无刷直流电机具有高效节能、控制特性好、可靠性高、寿命长、噪音低等优点,正在越来越多的家电领域取代交流电机。与传统的交流电机相比,直流电机的效率有大幅度提升,尤其在低转速区也能进行高效率运转,提高了系统能效比。

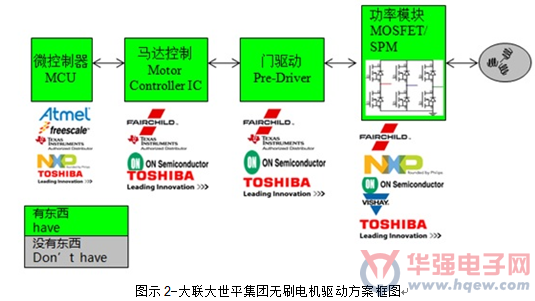

针对节能减排全球化趋势,大联大世平推出NXP、Toshiba 微处理器直流无刷电机控制方案,旨在提供更加快速、简便、高精度和高灵活度的电机控制方案。
大联大世平集团推出以直流无刷电机驱动微处理器解决方案如下:

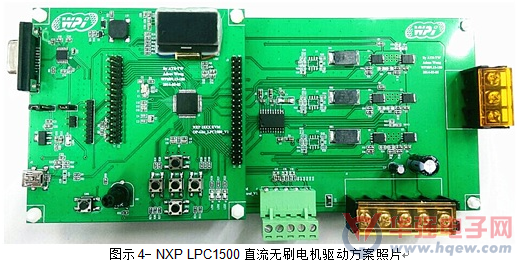

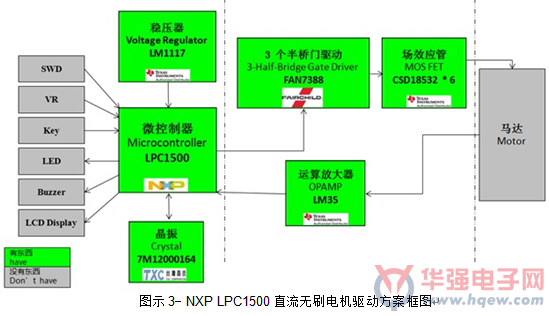

基于 NXP LPC1500 直流无刷电机驱动微处理器解决方案
方案特点
· 可实现有传感器和无传感器电机组合的高度精确控制,可同时控制两台电机;
· 两个12位、12通道、2 MSPS 的ADC,具有500 ns ADC转换时间,具有片上正交编码器接口(QEI);
· 高级模拟子系统和高精度时序,非常适合PID控制回路;
· 四个SCTimer/PWM模块,提供多达28个PWM通道平均PWM分辨率小于1ns;
· 四个快速比较器,具有68 ns的传播延迟,支持快速响应过流/过压监控和保护;
· 互连SCTimer/PWM、ADC和比较器,由SCTimer/PWM触发的ADC;
· 72 MHz ARM Cortex-M3处理器;
· 连接性:CAN模块实现了工业连接性而USB则简化了现场升级;
· 免费的FOC和BLDC电机控制固件;
· 基于GUI的校准/调整工具;

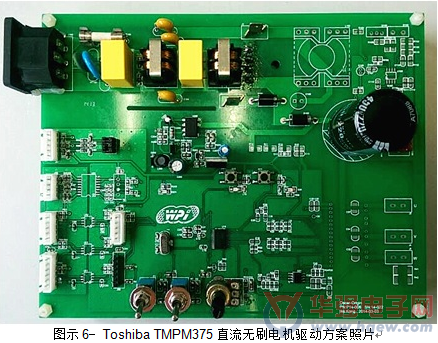

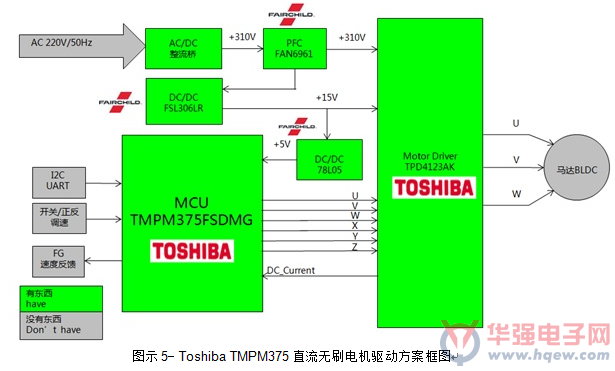

基于 Toshiba TMPM375 直流无刷电机驱动微处理器解决方案
· TMPM375FSDMG是世界最小型的矢量控制微控制器;
· PMD(电机控制定时器): 1通道;
· 矢量引擎:1通道;
· 编码器输入:1个通道;
· 运算放大器:1个通道;
· 内部振荡器(I-OSC);
· 输入/输出端口:21个引脚;
· 16位定时器:4个通道;
· SIO/UART:2个通道;
· I2C/SIO:1个通道;
· 12位AD转换器:4通道(2μs转换时间(ADC转换时钟=@40MHz));
· 上电复位电路(POR);
· 电压检测(VLTD);
· 振荡频率检测器(OFD);
