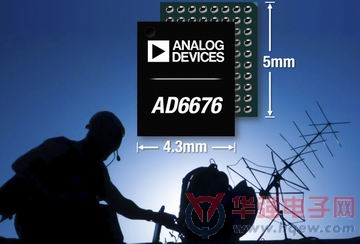

ADI推出单芯片宽带IF接收器子系统AD6676
来源:华强电子网 作者:------- 时间:2014-11-17 08:53
ADI推出单芯片宽带IF接收器子系统AD6676,可让高性能通信和仪器仪表设备的设计人员减少接收器设计的复杂性,同时实现频率规划灵活性和业界领先的瞬时动态范围。
AD6676性能背后的推动技术是高度可编程的连续时间带通Σ-Δ型ADC (CTBPSD)拓扑结构,其结合了度可编程模拟滤波功能和高动态范围转换能力。深亚微米CMOS的实施通过提供最高160 MHz的数字化带宽获得过采样优势。这提供了一系列特性,可为高性能外差系统提供“可重新配置无线电”架构。
片上IF子系统AD6676的主要特性
? 业界领先的动态范围:可配置以实现13 dB的噪声系数,IIP3=36 dBM,噪声谱密度(NSD)低至-160 dBFS/Hz。
? 灵活性:可配置从70 MHz至450 MHz的IF频率、20 MHz至160 MHz的带宽以及从 -14 dBm至 +10 dBm的输入满量程。独特的配置特性可让AD6676于1微秒内在多达4个不同的IF和带宽配置间切换。
? 集成度:CTBPSD架构无需IF SAW滤波器和增益模块,极大地简化了与RF混频器的连接。
该输入提供了可编程数字衰减器,采用易于驱动的电阻接口实现了增益控制功能。AD6676还包括完全集成的时钟频率合成器、数字下变频器以及JESD204B串行接口。最终提供了节省70%电路板空间的接收器解决方案。
ADI公司还提供全面的工具以简化该先进技术的应用。除了数据手册、评估板和在线技术支持,ADI公司还创建了实时远程硬件驱动功能,使用户可以实时地在AD6676上进行实验。

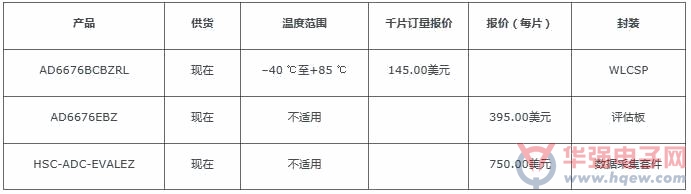

报价与供货
