SCHURTER推出不带接地插头的版本型号

来源:华强电子网 作者:------ 时间:2015-04-23 13:49

电源模块

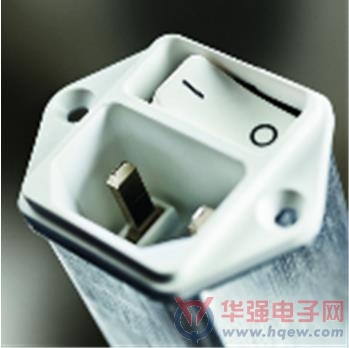

  SCHURTER推出了不带接地插头的版本型号,以供防触电保护II类双重绝缘应用的场合使用。凭借出色的开关和 EMC 滤波性能以及紧凑的微型封装设计,目前 DC12 电源输入模块已经在防触电保护I类电气设备上得到广泛应用。最新推出的II类电源输入模块型号完美适用于要求采用防触电保护II类设计的家用医疗电气设备。



  新款DC12 II类版本型号根据 IEC 60320-1 C18标准。该款产品尤其适用于符合 IEC 标准 60601-1-11 的医疗电气设备,此标准概述了一系列针对家用医疗电气设备的额外安全防护措施。随着全世界老年人口和医疗成本的持续增加,家用医疗电气设备的需求不断上升。



  与防触电保护I类医疗电气设备不同,II类医疗电气设备通常没有金属外壳。该类医疗电气设备也叫做双重绝缘设备,并对外露表面接触的带电部件的安全要求更高。DC12 II类型号的电源输入模块在带电部件和外露部件之间提供双重绝缘。这种加强绝缘顺利通过了加在带电导线 (L) 和中性导线 (N) 之间的 4000 VDC 耐压测试。



  DC12 的线路开关可提供单刀和双刀两种选择,并具有非常出色的浪涌电流承受能力。EMC 滤波器选用 M5 型低漏电流医用滤波器。这款集成在电源输入模块内的滤波器能有效抑制干扰,从而改善电磁兼容性。DC12 的额定电流为 1-10 A @ 250 VAC,接线端子可选择快速接插端子或焊接端子,颜色有黑白两种选择。此外,该款电源输入模块还可搭配 V-Lock 电源线组件使用,以提供意外断电保护。



  DC12 防触电保护I类和II类电源输入模块已通过 ENEC 和 cURus 认证,除了非常适合用于根据IEC 60601-1-11 标准的医疗电气设备如家庭型透析机,监测仪,氧气机以及防护呼吸器以外,还适合用于根据 IEC 60950 和 IEC 60601-1 标准的电气设备,如电子测试设备。



  技术参数

  - IEC C18 电源输入插座(带双刀开关和滤波器)

  - M5 医用滤波器

  - 额定电流:1, 2, 4, 6, 10A (ENEC / UL / CSA) @ 40°C

  - 螺丝或卡入式安装

  - 可选配 V-Lock 电线固定组件

  - 可提供黑白两种颜色选择



  应用:

  - 适合用于根据IEC 61140 标准的全绝缘电气设备

  - 适合用于根据IEC 60601-1 标准的医疗电气设备

  - 尤其适合用于根据 IEC 60601-1-11 标准的家用医疗电气设备
